Đan Sắt Đúng Kỹ Thuật: Sàn Bê Tông, Trần & Cầu Thang

Đan sắt là công đoạn quan trọng trước khi đổ bê tông sàn, trần nhà, cầu thang và nhiều kết cấu bê tông cốt thép khác. Cốt thép cần được bố trí đúng vị trí, khoảng cách và cao độ theo bản vẽ để đảm bảo khả năng làm việc của kết cấu.

Khi đan sắt đổ bê tông, ngoài đường kính và khoảng cách giữa các thanh thép còn phải chú ý đến thép lớp trên, lớp dưới, lớp bê tông bảo vệ và các khu vực cần tăng cường. Hệ cốt thép cũng phải đủ ổn định để hạn chế xê dịch trong lúc công nhân di chuyển, bơm và đầm bê tông.

Đan sắt là gì?

Đan sắt là cách gọi phổ biến của quá trình bố trí và liên kết các thanh cốt thép thành lưới hoặc khung theo bản vẽ kết cấu.

Tùy từng cấu kiện, cốt thép có thể được bố trí theo một hoặc nhiều phương, một hoặc nhiều lớp. Ngoài thép chịu lực còn có thể xuất hiện thép phân bố, thép cấu tạo và thép tăng cường tại các vị trí cần thiết.

Các điểm giao thường được cố định bằng dây buộc để giữ hệ thép ổn định trong quá trình thi công. Sau khi nghiệm thu, bê tông được đổ bao quanh hệ cốt thép để hình thành kết cấu bê tông cốt thép.

Vì sao phải đan sắt trước khi đổ bê tông?

Bê tông và cốt thép đảm nhiệm những vai trò khác nhau trong kết cấu. Vì vậy, cốt thép không chỉ cần đủ số lượng mà còn phải nằm đúng vị trí đã được tính toán.

Nếu đan sắt sai khoảng cách, sai cao độ hoặc thiếu thép tại những khu vực quan trọng, khả năng làm việc của kết cấu có thể khác so với thiết kế.

Một vấn đề khác là cốt thép có thể dịch chuyển trong lúc thi công. Hệ thép ban đầu bố trí đúng nhưng bị giẫm tụt hoặc xô lệch khi bơm bê tông thì vẫn cần được điều chỉnh trước khi bê tông che kín.

Cách đan sắt đổ bê tông đúng kỹ thuật

Không có một cách đan sắt đổ bê tông chung cho tất cả công trình. Đường kính, khoảng cách, số lớp thép và vị trí tăng cường phải căn cứ vào bản vẽ kết cấu.

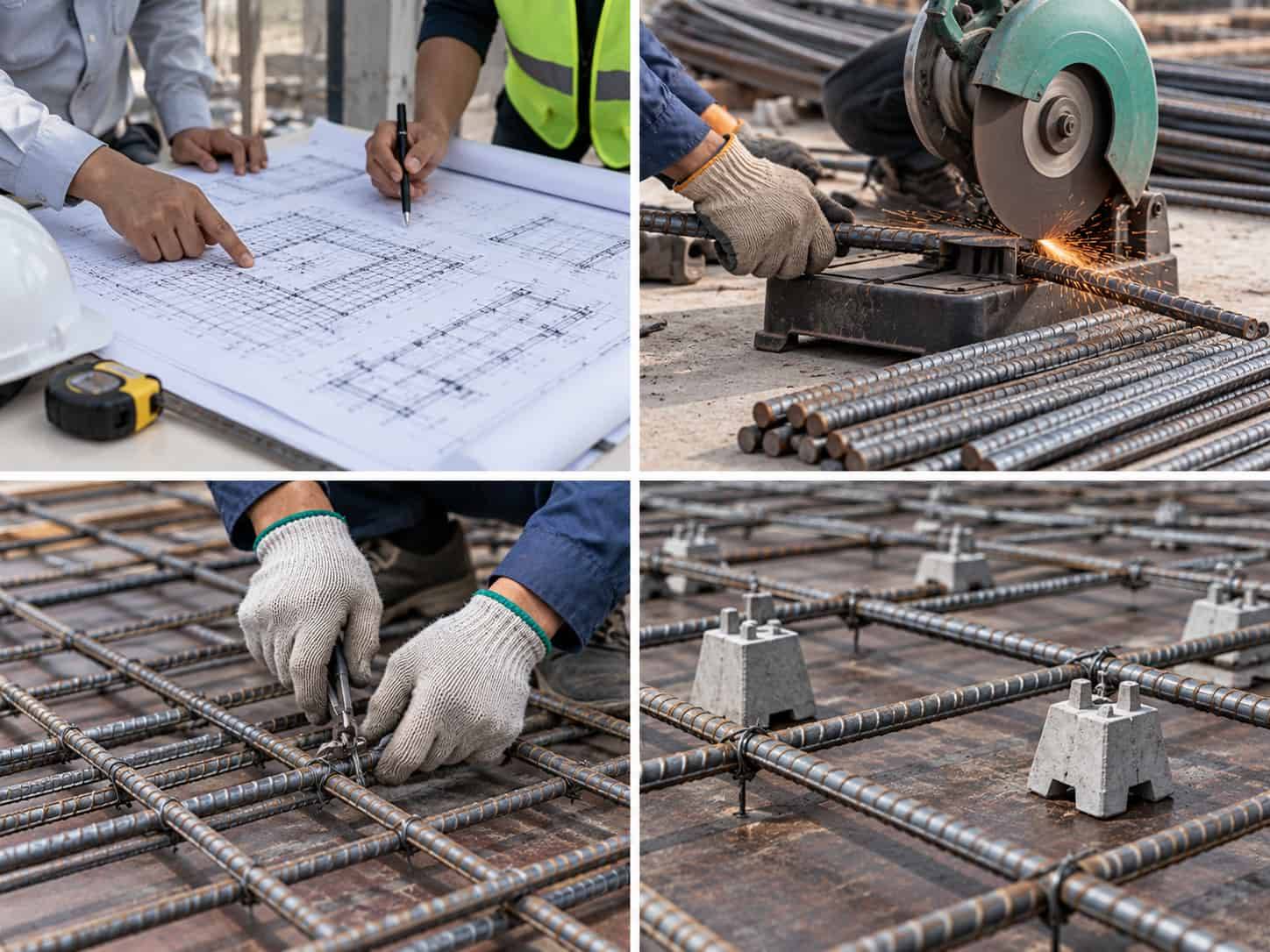

Quy trình thi công thực tế có thể khác nhau, nhưng thường gồm các công việc chính dưới đây.

Bước 1: Đọc và kiểm tra bản vẽ cốt thép

Trước khi gia công cần xác định rõ loại thép, đường kính, chiều dài, số lượng và vị trí của từng thanh.

Đặc biệt phải phân biệt thép sàn với thép dầm, thép lớp trên với lớp dưới và các thanh tăng cường. Không nên chỉ nhìn khoảng cách ô thép rồi đan đồng đều trên toàn bộ mặt sàn.

Các vị trí lỗ mở, mép sàn, giao dầm – cột hoặc khu vực có cấu tạo đặc biệt cũng cần được kiểm tra trước khi triển khai.

Bước 2: Gia công cốt thép

Cốt thép được cắt và uốn theo kích thước thể hiện trên bản vẽ. Những vị trí nối, neo hoặc uốn phải tuân theo yêu cầu thiết kế và biện pháp của công trình.

Trước khi lắp đặt cũng nên kiểm tra tình trạng bề mặt thép. Bùn đất, dầu mỡ và các tạp chất không phù hợp cần được xử lý trước khi đổ bê tông.

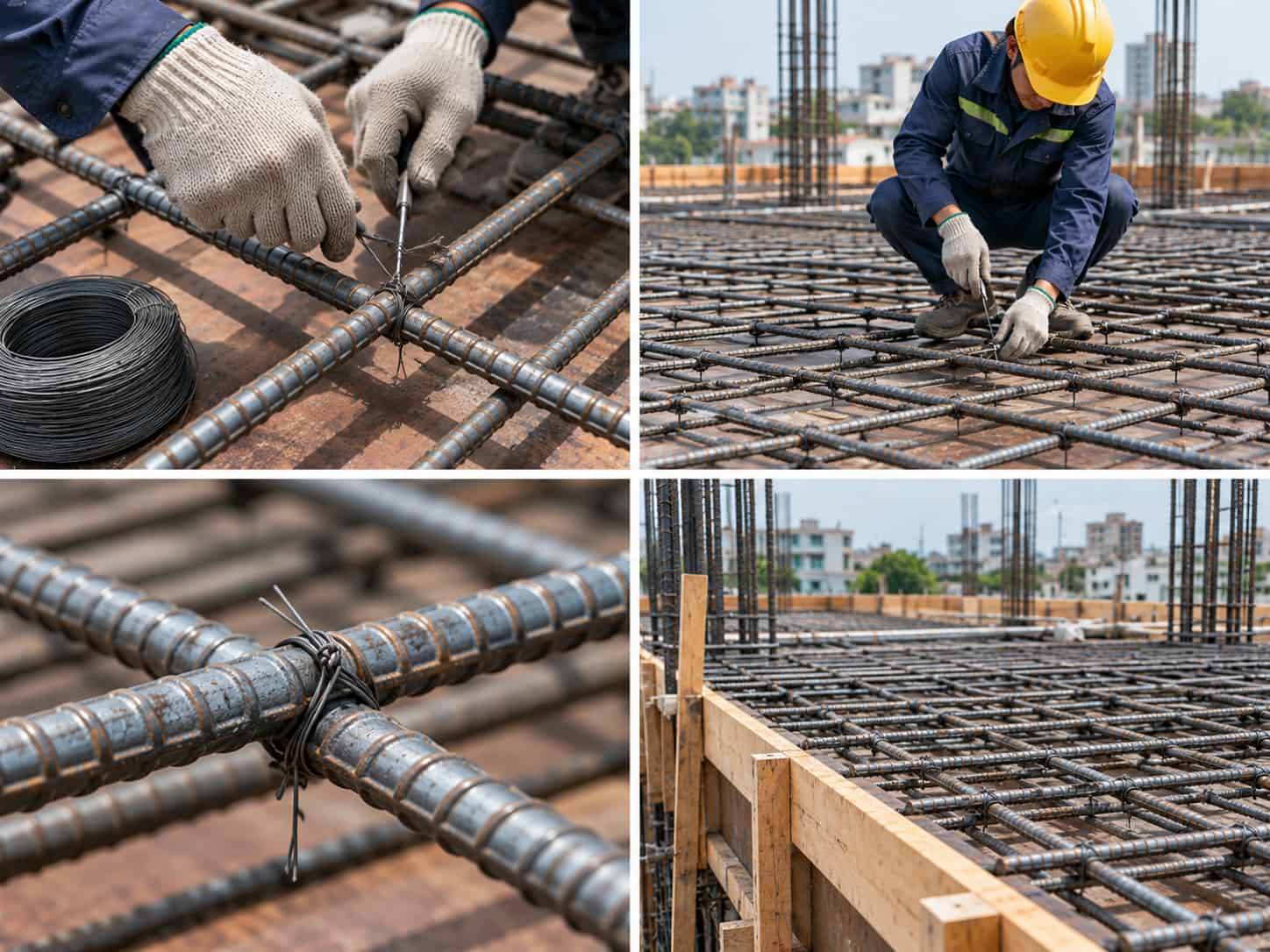

Bước 3: Bố trí và buộc cốt thép

Các thanh thép được đặt đúng phương và khoảng cách theo bản vẽ. Sau đó sử dụng dây buộc tại những điểm cần thiết để tạo thành hệ cốt thép ổn định.

Mối buộc cần đủ chắc để hạn chế thép xô lệch khi công nhân di chuyển. Tuy nhiên, mục đích chính vẫn là giữ đúng hình dạng và vị trí hệ thép chứ không phải buộc càng nhiều càng tốt.

Bước 4: Bố trí lớp bê tông bảo vệ

Cốt thép không nên nằm trực tiếp trên cốp pha. Cần tạo khoảng cách phù hợp để bê tông có thể bao quanh thép và hình thành lớp bảo vệ theo thiết kế.

Tại bước này có thể sử dụng con kê bê tông phù hợp để hỗ trợ giữ cốt thép đúng cao độ và khoảng cách với cốp pha.

Con kê cũng cần được bố trí hợp lý. Nếu khoảng cách giữa các điểm kê quá lớn hoặc con kê không ổn định, lưới thép vẫn có thể bị võng hoặc dịch chuyển.

Bước 5: Kiểm tra trước khi đổ bê tông

Sau khi hoàn thành đan sắt, cần kiểm tra lại toàn bộ hệ cốt thép trước khi nghiệm thu.

Đường kính, khoảng cách, cao độ, vị trí thép tăng cường, thép chờ và các điểm nối cần được đối chiếu với bản vẽ.

Đồng thời kiểm tra đường ống kỹ thuật, hộp điện, lỗ xuyên sàn và các chi tiết chờ. Đây là những hạng mục rất khó sửa sau khi bê tông đã được đổ.

Cách đan sắt sàn bê tông

Đan sắt sàn bê tông không đơn giản là xếp các thanh thép thành những ô vuông bằng nhau.

Cách bố trí phải dựa trên sơ đồ chịu lực của bản sàn. Tùy thiết kế, sàn có thể có thép theo hai phương, thép lớp dưới, thép lớp trên và các thanh tăng cường ở những khu vực nhất định.

Vùng giữa ô sàn và vùng gần dầm không nhất thiết có cấu tạo thép giống nhau. Mép sàn, ban công, lỗ cầu thang và các lỗ mở kỹ thuật cũng có thể có yêu cầu riêng.

Vì vậy, khi đan sắt đổ sàn, cần bám theo bản vẽ thay vì áp dụng một cách đan cho toàn bộ diện tích.

Đan sắt đổ sàn khoảng cách bao nhiêu?

Không có một khoảng cách cố định áp dụng cho mọi loại sàn.

Khoảng cách cốt thép phụ thuộc vào đường kính thép, nhịp sàn, tải trọng, chiều dày bản sàn, sơ đồ chịu lực và kết quả tính toán kết cấu.

Do đó, những cách truyền miệng như đan sắt cách nhau 10 cm, 15 cm hay 20 cm không nên được sử dụng thay cho bản vẽ thiết kế.

Cách đan sắt đổ trần nhà

Cách đan sắt đổ trần nhà về bản chất là thi công cốt thép cho bản sàn bê tông phía trên trần.

Sau khi cốp pha và hệ chống được lắp đặt, cốt thép được bố trí theo bản vẽ. Tiếp theo là đặt con kê, xử lý các chi tiết kỹ thuật và kiểm tra toàn bộ hệ thép trước khi đổ.

Với đan sắt trần nhà, một lỗi cần chú ý là thép lớp trên bị giẫm tụt xuống. Công nhân đi lại nhiều hoặc kéo trực tiếp đường ống bơm trên hệ thép có thể làm thay đổi cao độ đã bố trí.

Vì vậy, hệ cốt thép cần được theo dõi cả trong lúc đổ bê tông. Nếu phát hiện thanh thép hoặc hệ kê bị dịch chuyển thì cần điều chỉnh kịp thời.

Đan sắt trần nhà cần kiểm tra những vị trí nào?

Không nên chỉ kiểm tra khu vực giữa sàn. Các vị trí giao với dầm, cột, mép sàn, ban công và lỗ mở thường cần được chú ý nhiều hơn.

Nếu trên sàn có đường điện, ống kỹ thuật hoặc lỗ xuyên, vị trí của chúng cũng cần được kiểm tra để hạn chế xung đột với cốt thép.

Đối với trần đồng thời là sàn mái, sau khi kết cấu hoàn thành còn cần xử lý tạo dốc và chống thấm. Tùy cấu tạo công trình, màng chống thấm tự dính có thể được lựa chọn cho hệ chống thấm phù hợp.

Đan sắt cầu thang như thế nào?

Đan sắt cầu thang có đặc điểm khác sàn phẳng vì kết cấu gồm bản thang nghiêng, chiếu nghỉ và các vị trí liên kết với dầm hoặc sàn.

Cốt thép chịu lực được bố trí theo phương làm việc của bản thang theo thiết kế. Bên cạnh đó còn có thép phân bố và các thanh tăng cường tại những khu vực được chỉ định.

Phần đầu bản thang và khu vực tiếp giáp với chiếu nghỉ cần đặc biệt chú ý. Không nên tự cắt ngắn hoặc bỏ bớt thép chỉ vì thanh thép gây khó khăn khi lắp cốp pha.

Do bản thang có độ dốc, hệ cốt thép cũng dễ dịch chuyển hơn sàn ngang. Các điểm buộc và hệ kê cần đủ ổn định trước khi đổ bê tông.

Đan sắt cầu thang cần chú ý gì?

Cốt thép chỉ là một phần của quá trình thi công cầu thang. Cốp pha bản thang, thành bậc, chiếu nghỉ và hệ chống phía dưới cũng phải được kiểm tra đồng thời.

Nếu cốt thép đúng nhưng cốp pha sai cao độ hoặc hình dạng thì cầu thang sau khi tháo khuôn vẫn có thể không đạt yêu cầu.

Trước khi đổ, cần kiểm tra một lần cuối vị trí thép, lớp bảo vệ và liên kết giữa bản thang với các cấu kiện xung quanh.

Đan sắt một lớp hay hai lớp?

Không thể xác định số lớp thép chỉ dựa vào diện tích sàn hoặc kinh nghiệm thi công.

Số lượng và vị trí các lớp cốt thép phụ thuộc vào sơ đồ chịu lực và thiết kế kết cấu. Một số vùng có thể cần thép phía dưới, trong khi khu vực khác có thép phía trên hoặc thép tăng cường riêng.

Nếu thiết kế có hai lớp thép, cần duy trì khoảng cách và cao độ giữa các lớp trong quá trình thi công. Không để lớp thép phía trên tụt xuống sát lớp dưới.

Cách buộc thép khi đan sắt

Dây buộc giúp các thanh thép giữ được vị trí trước và trong quá trình đổ bê tông.

Những khu vực dễ dịch chuyển cần được kiểm tra kỹ hơn, đặc biệt là mép sàn, thép lớp trên, vùng tăng cường và nơi công nhân thường xuyên di chuyển.

Sau khi buộc xong cũng cần kiểm tra đầu dây buộc, tránh để các đoạn dây dài hướng ra vùng lớp bê tông bảo vệ.

Làm sao để cốt thép không bị xê dịch khi đổ bê tông?

Một hệ đan sắt đúng kỹ thuật vẫn có thể bị sai vị trí nếu quá trình đổ bê tông không được kiểm soát.

Cần hạn chế giẫm trực tiếp lên những khu vực thép dễ biến dạng. Đường ống bơm nên được bố trí và di chuyển hợp lý thay vì kéo mạnh trực tiếp trên lưới thép.

Bê tông cũng không nên dồn thành một đống lớn tại một điểm. Việc cấp, san và đầm cần phối hợp liên tục để hạn chế tải trọng cục bộ lên cốp pha và hệ cốt thép.

Những lỗi thường gặp khi đan sắt

1. Đan thép sai khoảng cách

Khoảng cách thực tế khác bản vẽ làm thay đổi sự phân bố cốt thép trong cấu kiện.

2. Để thép sát cốp pha

Cốt thép nằm sát ván khuôn có thể khiến lớp bê tông bảo vệ không đạt yêu cầu.

3. Thép lớp trên bị tụt

Nguyên nhân thường do công nhân đi lại, đường ống bơm tác động hoặc hệ kê không đủ ổn định.

4. Tự thay đổi đường kính thép

Không nên tự thay thép bằng đường kính khác khi chưa được người có trách nhiệm kỹ thuật chấp thuận.

5. Bỏ sót thép tăng cường

Mép sàn, lỗ mở, khu vực gối và một số vị trí đặc biệt có thể được bố trí thêm thép theo bản vẽ.

6. Cốt thép xê dịch khi đổ bê tông

Việc kiểm tra thép không kết thúc sau nghiệm thu. Trong lúc đổ vẫn cần theo dõi để phát hiện các vị trí bị dịch chuyển.

7. Không kiểm tra lỗ chờ

Đục sàn sau khi bê tông đã đông cứng có nguy cơ tác động đến cốt thép nếu không xác định đúng vị trí.

Đan sắt xong cần kiểm tra gì?

Trước khi đổ bê tông, nên kiểm tra:

• Đường kính và số lượng thép.
• Khoảng cách giữa các thanh.
• Cao độ thép lớp trên và lớp dưới.
• Vị trí thép tăng cường.
• Các điểm nối và neo theo thiết kế.
• Con kê và lớp bê tông bảo vệ.
• Lỗ chờ, đường ống và hộp kỹ thuật.
• Độ ổn định của hệ cốt thép.

Nếu phát hiện thép bị võng, tụt hoặc xô lệch thì cần điều chỉnh trước khi bê tông che kín.

Sàn mái sau khi đan sắt và đổ bê tông cần làm gì?

Sau khi hoàn thành đan sắt đổ trần, nghiệm thu và đổ bê tông, sàn cần được bảo dưỡng theo yêu cầu trước khi chuyển sang các công đoạn tiếp theo.

Nếu đây là sàn mái hoặc sân thượng, cần đặc biệt quan tâm đến thoát nước và chống thấm. Ngoài màng tự dính, màng khò chống thấm cũng có thể được xem xét nếu phù hợp với cấu tạo mái và biện pháp thi công.

Không nên vội lát gạch khi các lớp kỹ thuật phía dưới chưa hoàn thành. Việc chống thấm, tạo dốc và chuẩn bị nền cần được xử lý trước theo cấu tạo của công trình.

Hoàn thiện sàn sau khi đổ bê tông

Sau khi kết cấu đạt điều kiện thi công và các lớp nền đã được xử lý, bề mặt sàn có thể chuyển sang giai đoạn hoàn thiện.

Nếu lát gạch, ke nhựa cân bằng 1mm có thể hỗ trợ duy trì khe và hạn chế chênh cao giữa các viên trong quá trình thi công.

Việc lựa chọn hệ ke cân bằng cần căn cứ vào kích thước, độ dày gạch và phương pháp lát thay vì sử dụng một loại cho mọi trường hợp.

Có thể sử dụng ke cân bằng nhiều lần không?

Tùy loại dụng cụ. Một số hệ ke sử dụng chi tiết tiêu hao sau khi lát, trong khi một số loại được thiết kế để tháo và tiếp tục sử dụng.

Nếu cần phương án có khả năng sử dụng lại trong quá trình ốp lát, có thể tham khảo ke vít cân bằng tái sử dụng ở giai đoạn hoàn thiện sau khi kết cấu bê tông đã hoàn thành.

Như vậy, các vật tư hoàn thiện được sử dụng ở giai đoạn sau, không liên quan trực tiếp đến việc bố trí cốt thép trước khi đổ.

Câu hỏi thường gặp về đan sắt

Đan sắt sàn bao nhiêu cm?

Không có khoảng cách chung cho tất cả sàn. Khoảng cách cốt thép phải căn cứ vào bản vẽ kết cấu.

Cách đan sắt đổ trần có giống đan sắt sàn không?

Về bản chất, trần bê tông thường chính là mặt dưới của bản sàn. Tuy nhiên, cách bố trí thép cụ thể vẫn phải theo thiết kế của từng kết cấu.

Đan sắt cầu thang có giống đan sắt sàn không?

Không hoàn toàn. Cầu thang có bản nghiêng, chiếu nghỉ và các vị trí liên kết riêng nên cấu tạo cốt thép cũng có những điểm khác sàn phẳng.

Có cần dùng con kê khi đan sắt không?

Cần có giải pháp duy trì đúng vị trí cốt thép và lớp bê tông bảo vệ. Con kê là một trong những vật tư thường được sử dụng cho mục đích này.

Đan sắt xong có thể đổ bê tông ngay không?

Chỉ nên đổ sau khi cốt thép, cốp pha, chi tiết chờ và các hạng mục liên quan đã được kiểm tra, nghiệm thu theo yêu cầu của công trình.

Kết luận

Đan sắt không đơn thuần là xếp các thanh thép thành ô mà cần bố trí đúng đường kính, khoảng cách, phương, cao độ và vị trí theo bản vẽ kết cấu. Hệ cốt thép cũng phải được giữ ổn định cho đến khi bê tông được đổ và đầm hoàn thiện.

Dù là đan sắt sàn bê tông, đan sắt trần nhà hay đan sắt cầu thang, không nên áp dụng một khoảng cách hoặc cách bố trí chung cho mọi công trình. Thi công theo thiết kế, đảm bảo lớp bê tông bảo vệ và kiểm tra kỹ trước khi đổ là những yêu cầu quan trọng nhất.
