Cách Cấy Thép Vào Bê Tông: Quy Cách, Tiêu Chuẩn Khoan Cấy Thép



Cấy thép vào bê tông là phương pháp tạo liên kết giữa thanh thép mới với kết cấu bê tông đã thi công bằng cách khoan lỗ, vệ sinh lỗ, bơm keo hóa chất và đưa thanh thép vào đúng chiều sâu thiết kế. Phương pháp này thường được áp dụng khi cần bổ sung thép chờ, cải tạo kết cấu hoặc liên kết phần bê tông mới với bê tông hiện hữu.

Khi thực hiện cấy thép vào bê tông, không nên chỉ quan tâm đến việc chọn keo. Đường kính lỗ khoan, chiều sâu cấy, khoảng cách giữa các thanh, cách vệ sinh lỗ và thời gian chờ keo đóng rắn đều ảnh hưởng trực tiếp đến chất lượng liên kết. Bài viết dưới đây hướng dẫn cách thực hiện, quy cách và những yêu cầu kỹ thuật cần chú ý khi khoan cấy thép.

Cấy thép vào bê tông là gì?

Cấy thép vào bê tông là phương pháp đưa thanh thép vào một lỗ được khoan trên kết cấu bê tông hiện hữu và sử dụng vật liệu liên kết để cố định thanh thép.

Trong thi công, phương pháp này còn được gọi là khoan cấy thép vào bê tông hoặc cấy sắt vào bê tông. Keo hóa chất được bơm vào khoảng trống giữa thanh thép và thành lỗ khoan, sau đó đóng rắn để hình thành liên kết.

Phương pháp khoan cấy thường được sử dụng khi công trình không có sẵn thép chờ hoặc phát sinh nhu cầu liên kết kết cấu mới sau khi bê tông cũ đã hoàn thiện.

Khi nào cần khoan cấy thép vào bê tông?

Không phải công trình nào cũng cần khoan cấy thép. Nếu thép chờ đã được bố trí đầy đủ ngay từ đầu thì việc liên kết kết cấu có thể thực hiện theo thiết kế ban đầu.

Khoan cấy thường phát sinh khi cải tạo hoặc thay đổi kết cấu công trình. Một số trường hợp thường gặp là bổ sung thép chờ cho dầm, sàn, cột, cầu thang; mở rộng một phần kết cấu; liên kết bê tông mới với bê tông cũ hoặc gia cường cấu kiện hiện hữu.

Ví dụ, khi cần làm thêm một sàn bê tông nhưng kết cấu cũ không để sẵn thép chờ, kỹ sư có thể thiết kế giải pháp khoan cấy thép vào dầm hoặc cấu kiện hiện hữu để tạo liên kết.

Đối với phần cốt thép của kết cấu mới sau khi liên kết, con kê bê tông được sử dụng để hỗ trợ duy trì vị trí cốt thép và lớp bê tông bảo vệ theo yêu cầu thi công.

Quy cách khoan cấy thép vào bê tông

Đây là phần quan trọng nhất khi tìm hiểu cách cấy thép vào bê tông. Không nên hiểu quy cách khoan cấy chỉ đơn giản là chọn một mũi khoan lớn hơn thanh thép.

Một quy cách cấy thép hoàn chỉnh cần xác định được đường kính thanh thép, đường kính lỗ khoan, chiều sâu cấy, khoảng cách giữa các thanh và khoảng cách từ vị trí cấy đến mép bê tông.

Đường kính lỗ khoan cấy thép

Đường kính lỗ khoan phải tương thích với đường kính thanh thép và hệ keo sử dụng. Lỗ cần có khoảng trống phù hợp để keo có thể bao quanh thanh thép.

Nếu lỗ quá nhỏ, việc đưa thanh thép và phân bố keo có thể gặp khó khăn. Ngược lại, lỗ quá lớn làm tăng thể tích keo cần sử dụng và có thể không phù hợp với thông số thiết kế của hệ neo.

Vì vậy, không nên tự đặt một công thức chung kiểu “thép D12 thì luôn khoan D14” rồi áp dụng cho tất cả các loại keo.

Chiều sâu cấy thép vào bê tông

Chiều sâu cấy hay chiều sâu neo là khoảng cách thanh thép đi vào bên trong kết cấu bê tông.

Chiều sâu này có ảnh hưởng lớn đến khả năng truyền lực giữa thanh thép và bê tông. Tuy nhiên, không có một chiều sâu duy nhất áp dụng cho tất cả trường hợp cấy thép.

Thông số phải được xác định dựa trên đường kính thép, loại keo, đặc tính bê tông, khoảng cách mép, khoảng cách giữa các neo và yêu cầu chịu lực của liên kết.

Với các cấu kiện chịu lực như dầm, cột và sàn, chiều sâu neo cần tuân theo hồ sơ thiết kế và tài liệu kỹ thuật của hệ neo hóa chất được lựa chọn.

Tiêu chuẩn khoan cấy thép vào bê tông

Khi thi công thực tế, cụm từ tiêu chuẩn khoan cấy thép vào bê tông thường được dùng để tìm các yêu cầu về thiết kế và thi công hệ neo hóa chất.

Cần lưu ý rằng không thể lấy duy nhất một bảng đường kính – chiều sâu rồi coi đó là tiêu chuẩn áp dụng cho mọi công trình. Hệ neo phải được xem xét đồng bộ từ vật liệu nền, thanh thép, keo hóa chất đến điều kiện chịu lực.

Một số yếu tố quan trọng cần được kiểm soát gồm kích thước lỗ khoan, chiều sâu neo, khoảng cách mép, khoảng cách giữa các thanh, cường độ bê tông, tình trạng lỗ khoan và quy trình lắp đặt theo tài liệu kỹ thuật của nhà sản xuất.

Đặc biệt với liên kết chịu lực, thông số khoan cấy phải được xác định theo thiết kế kết cấu thay vì lựa chọn dựa trên kinh nghiệm thi công.

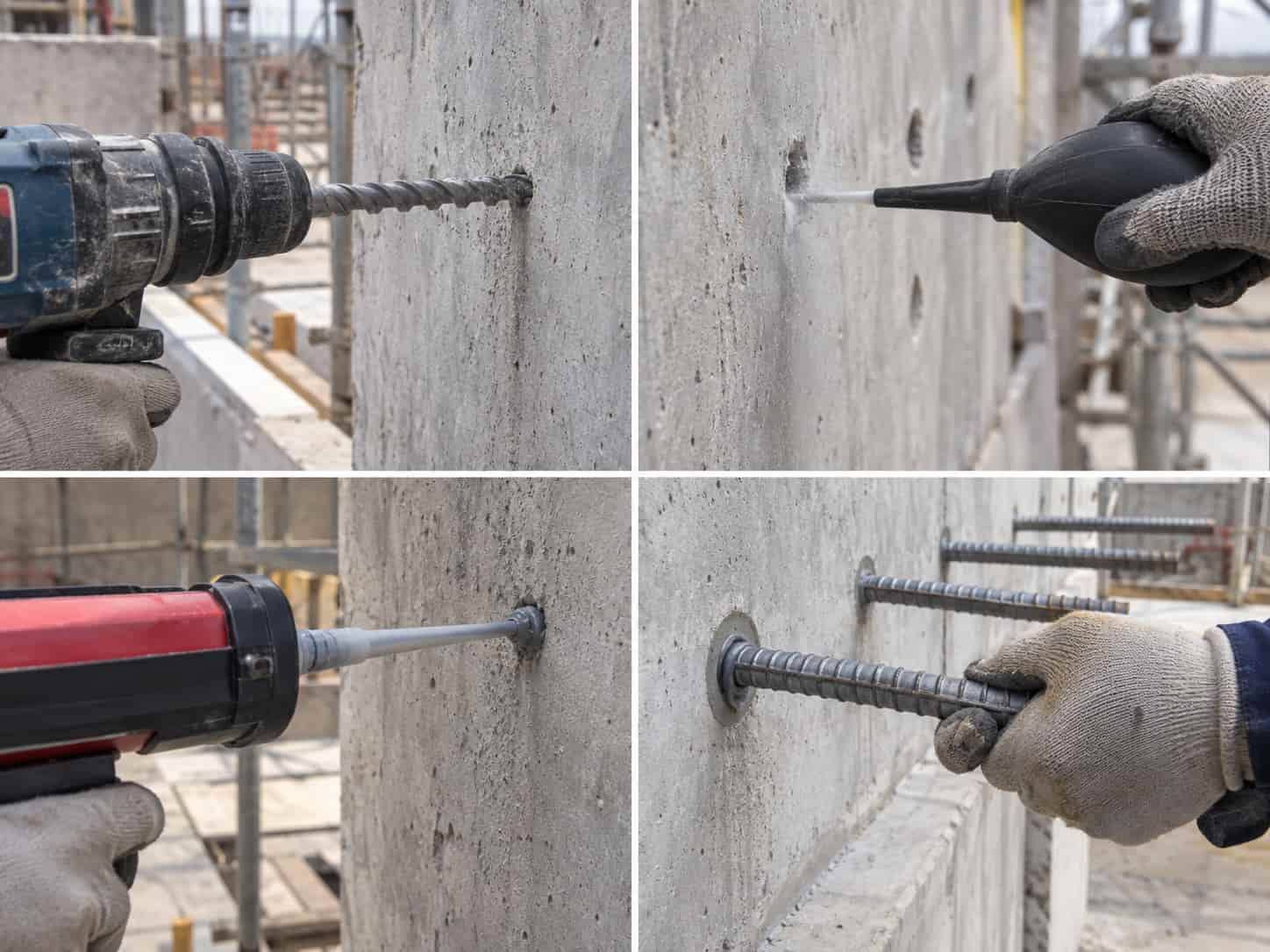

Hướng dẫn cách cấy thép vào bê tông

Bước 1: Xác định vị trí cấy thép

Trước khi khoan cần đánh dấu chính xác vị trí của từng thanh thép theo bản vẽ.

Ở những cấu kiện đã có nhiều cốt thép bên trong như dầm, cột hoặc sàn, cần kiểm tra để hạn chế khoan trúng cốt thép hiện hữu. Vị trí lỗ cũng phải đảm bảo yêu cầu về khoảng cách mép và khoảng cách giữa các neo.

Không nên tự thay đổi vị trí thanh cấy khi chưa đánh giá ảnh hưởng đến kết cấu.

Bước 2: Khoan lỗ vào bê tông

Sử dụng máy khoan và mũi khoan phù hợp để tạo lỗ theo đường kính và chiều sâu đã xác định.

Trong quá trình khoan cần giữ hướng lỗ theo yêu cầu thiết kế. Nếu khoan lệch đáng kể, thanh thép sau khi cấy có thể không nằm đúng vị trí cần thiết.

Sau khi đạt chiều sâu yêu cầu, kiểm tra lại lỗ trước khi chuyển sang bước vệ sinh.

Bước 3: Làm sạch lỗ khoan

Đây là công đoạn không nên bỏ qua trong quy trình khoan cấy thép vào bê tông.

Quá trình khoan tạo ra bụi và vụn bê tông bám trên thành và đáy lỗ. Nếu bơm keo trực tiếp khi lỗ chưa được làm sạch theo yêu cầu của hệ keo, lớp bụi này có thể ảnh hưởng đến bề mặt liên kết.

Phương pháp và số lần thổi – chải cần thực hiện theo hướng dẫn lắp đặt của sản phẩm được sử dụng, thay vì chỉ thổi sơ qua rồi tiến hành bơm keo.

Bước 4: Chuẩn bị keo cấy thép

Đối với keo cấy thép hai thành phần, cần lắp vòi trộn và chuẩn bị vật liệu đúng theo hướng dẫn của nhà sản xuất.

Nếu sử dụng keo cấy thép Ramset Epcon G5 Pro 600ml, người thi công cần kiểm tra tài liệu kỹ thuật của đúng sản phẩm để xác định đường kính lỗ, chiều sâu neo, thời gian thao tác và thời gian đóng rắn phù hợp.

Không nên lấy thông số của một loại keo khác để áp dụng trực tiếp.

Bước 5: Bơm keo vào lỗ

Keo thường được đưa từ phần sâu bên trong lỗ và bơm dần ra phía ngoài. Cách này giúp vật liệu phân bố tốt hơn trong lỗ và hạn chế tạo khoảng rỗng.

Lượng keo cần đủ để bao quanh thanh thép sau khi cấy nhưng cũng không nên bơm tràn quá mức gây lãng phí.

Đối với hệ keo dạng tuýp 600 ml tương thích, có thể sử dụng súng bắn keo Ramset G5 Pro 600ml để kiểm soát quá trình đẩy và bơm vật liệu.

Bước 6: Đưa thanh thép vào lỗ

Sau khi bơm keo, đưa thanh thép vào lỗ đến đúng chiều sâu neo đã xác định. Trong quá trình đưa thép vào có thể xoay thanh theo hướng dẫn lắp đặt để keo phân bố quanh bề mặt.

Cần kiểm tra để thanh thép không bị lệch khỏi vị trí thiết kế.

Khi thanh đã được đặt đúng vị trí, tránh kéo ra, đẩy vào hoặc rung lắc trong thời gian keo đang đóng rắn.

Bước 7: Chờ keo đóng rắn

Sau khi cấy xong phải chờ đủ thời gian đóng rắn trước khi tác động tải lên thanh thép.

Thời gian này không cố định cho tất cả điều kiện thi công. Nhiệt độ bê tông và môi trường, loại keo cũng như đặc tính sản phẩm đều có thể ảnh hưởng đến thời gian đông kết.

Do đó, cần kiểm tra bảng thời gian của chính loại keo đang sử dụng thay vì mặc định rằng sau một khoảng thời gian cố định thanh thép đã có thể chịu tải.

Cách cấy dầm bê tông

Cấy dầm bê tông thường được quan tâm khi công trình muốn bổ sung dầm, mở rộng sàn hoặc liên kết cấu kiện mới vào hệ kết cấu hiện hữu.

Trước tiên phải xác định vị trí thép bên trong dầm cũ. Đây là bước quan trọng bởi việc khoan tùy ý có thể tác động đến cốt thép hiện hữu.

Tiếp theo, đường kính thanh cấy, số lượng thanh, chiều sâu neo và vị trí neo cần được xác định theo thiết kế. Sau đó mới tiến hành khoan, làm sạch, bơm keo và cấy thép.

Không nên chỉ dựa vào kích thước của dầm mới để tự quyết định số lượng và chiều sâu thanh thép cấy.

Cách cấy thép chờ vào bê tông

Trường hợp quên để thép chờ khi đổ bê tông là một trong những tình huống có thể phát sinh tại công trình.

Trước khi xử lý, cần xác định thép chờ đó phục vụ cấu kiện nào và chịu lực ra sao. Sau đó kỹ sư mới xác định vị trí, đường kính, chiều dài neo và số lượng thanh cần bổ sung.

Quy trình thi công về cơ bản vẫn gồm khoan lỗ, vệ sinh, bơm keo và đưa thanh thép vào. Điểm khác biệt nằm ở yêu cầu thiết kế của từng vị trí.

Sau khi hoàn thành kết cấu và chuyển sang công tác tô trát, tại những vị trí tiếp giáp giữa các vật liệu có nguy cơ phát sinh vết nứt, có thể sử dụng lưới mắt cáo theo yêu cầu thi công của hạng mục.

Những lỗi thường gặp khi cấy sắt vào bê tông

Khoan lỗ quá lớn hoặc quá nhỏ

Việc chọn kích thước mũi khoan theo cảm tính có thể khiến lỗ không phù hợp với hệ neo. Trước khi khoan cần kiểm tra thông số tương ứng với đường kính thanh thép.

Không kiểm tra chiều sâu lỗ

Một số trường hợp chỉ khoan ước lượng rồi cấy thép. Nếu chiều sâu thực tế nhỏ hơn yêu cầu, chiều dài neo cũng không đạt thiết kế.

Không vệ sinh kỹ lỗ khoan

Đây là lỗi dễ xảy ra khi muốn đẩy nhanh tiến độ. Bụi khoan còn lại trong lỗ có thể ảnh hưởng đến điều kiện liên kết của keo với bê tông.

Bơm keo không đều

Nếu bơm keo không đúng cách có thể hình thành khoảng trống quanh thanh thép. Cần đưa keo vào lỗ theo đúng quy trình của nhà sản xuất.

Tác động vào thép khi keo chưa đóng rắn

Thanh thép vừa cấy không nên bị rung, kéo hoặc chịu tải khi keo chưa đạt thời gian đóng rắn yêu cầu.

Áp dụng một quy cách cho tất cả vị trí

Thép D10, D12, D16 hay D20 không mặc định sử dụng cùng lỗ khoan và chiều sâu. Tương tự, cấy thép dầm, cột và sàn cũng không nên sao chép thông số của nhau nếu điều kiện thiết kế khác nhau.

Có thể cấy sắt vào bê tông cũ không?

Có thể xem xét cấy sắt vào bê tông hiện hữu khi cần liên kết kết cấu mới hoặc bổ sung thép, nhưng phải đánh giá chất lượng bê tông trước.

Nếu bê tông bị nứt lớn, rỗng, bong tróc hoặc đã suy giảm chất lượng thì việc chỉ khoan lỗ và bơm keo không giải quyết được vấn đề của kết cấu nền.

Đối với công trình cũ, việc khảo sát hiện trạng càng quan trọng vì khả năng chịu lực thực tế có thể khác so với một kết cấu bê tông mới.

Ở các hạng mục hoàn thiện cần gia cường lớp chống thấm hoặc lớp phủ, lưới thủy tinh chống thấm là một loại vật tư khác có thể được sử dụng tùy cấu tạo hệ chống thấm.

Một số câu hỏi thường gặp về khoan cấy thép

Keo cấy sắt vào bê tông có bắt buộc không?

Trong hệ neo hóa chất, keo là vật liệu tạo liên kết giữa thanh thép và bê tông. Không nên hiểu rằng chỉ cần khoan một lỗ vừa khít rồi đóng thanh thép vào là tương đương với khoan cấy bằng keo.

Chiều sâu cấy thép bao nhiêu là đủ?

Không có một con số duy nhất áp dụng cho tất cả đường kính thép và tất cả công trình. Chiều sâu neo cần căn cứ vào thiết kế và thông số của hệ neo được lựa chọn.

Khoan cấy thép vào bê tông có chịu lực được không?

Hệ neo hóa chất có thể được thiết kế cho các liên kết chịu lực, nhưng khả năng chịu tải cụ thể phụ thuộc vào hệ keo, thanh neo, bê tông, chiều sâu neo, khoảng cách mép, khoảng cách neo và nhiều điều kiện khác.

Vì vậy, không nên đánh giá khả năng chịu lực chỉ bằng cách kéo thử thanh thép bằng tay sau khi keo đã cứng.

Lưu ý quan trọng khi khoan cấy thép

Muốn khoan cấy thép vào bê tông đạt yêu cầu, cần kiểm soát cả quy trình thay vì chỉ tập trung vào loại keo. Một lỗ khoan đúng kích thước nhưng không được vệ sinh đúng cách vẫn có thể ảnh hưởng đến chất lượng liên kết.

Với các vị trí chịu lực như dầm, cột, sàn hoặc cầu thang, thông số cấy thép cần căn cứ vào hồ sơ thiết kế. Không tự ý thay đổi đường kính thanh, chiều sâu neo hoặc số lượng thép chỉ vì muốn thi công nhanh hơn.
