Thi Công Cấy Thép Ban Công Đúng Kỹ Thuật
Th10
Tuy nhiên, ban công là kết cấu nhô ra khỏi công trình và chịu tải theo sơ đồ kết cấu cụ thể. Vì vậy, cấy thép ban công không đơn giản là khoan lỗ, bơm keo rồi cắm thép. Vị trí neo, đường kính thép, chiều sâu neo và cấu tạo liên kết phải được xác định theo thiết kế hoặc đánh giá của kỹ sư kết cấu.
Cấy thép ban công là gì?
Cấy thép ban công là phương pháp tạo liên kết giữa thép mới và kết cấu bê tông hiện hữu bằng cách khoan lỗ vào bê tông, vệ sinh lỗ khoan, bơm keo neo cấy rồi đưa thanh thép vào đúng vị trí.
Sau khi keo đạt điều kiện đóng rắn theo yêu cầu của nhà sản xuất, phần thép cấy được liên kết với hệ cốt thép mới để tiếp tục các công đoạn lắp dựng cốp pha và đổ bê tông.
Phương pháp này thường xuất hiện trong các trường hợp:
- Cải tạo và mở rộng ban công.
- Bổ sung ban công cho nhà hiện hữu.
- Liên kết phần sàn ban công mới với kết cấu cũ.
- Cấy thép vào dầm hoặc cột để tạo liên kết.
- Sửa chữa vị trí thép chờ bị thiếu hoặc bố trí chưa phù hợp.
- Cải tạo nhà nhưng cần hạn chế phá dỡ kết cấu hiện hữu.
Điểm quan trọng của thi công cấy thép ban công là phải tạo được liên kết phù hợp giữa phần kết cấu mới và kết cấu cũ, chứ không chỉ giữ thanh thép không bị tuột khỏi lỗ khoan.
Có nên cấy thép để làm thêm ban công không?
Có thể áp dụng phương pháp cấy thép khi cải tạo ban công, nhưng không phải công trình nào cũng phù hợp.
Trước khi cấy thép làm ban công, cần kiểm tra kết cấu hiện hữu có đủ khả năng tiếp nhận tải trọng bổ sung hay không. Dầm, cột, sàn và các cấu kiện liên quan cần được đánh giá trước khi quyết định vị trí neo thép.
Đặc biệt, không nên tự xác định số lượng thanh thép hoặc chiều sâu khoan chỉ dựa trên kinh nghiệm từ một công trình khác. Kích thước ban công, tải trọng sử dụng, chất lượng bê tông, đường kính thép và sơ đồ chịu lực đều có thể khác nhau.
Cấy thép ban công vào đâu?

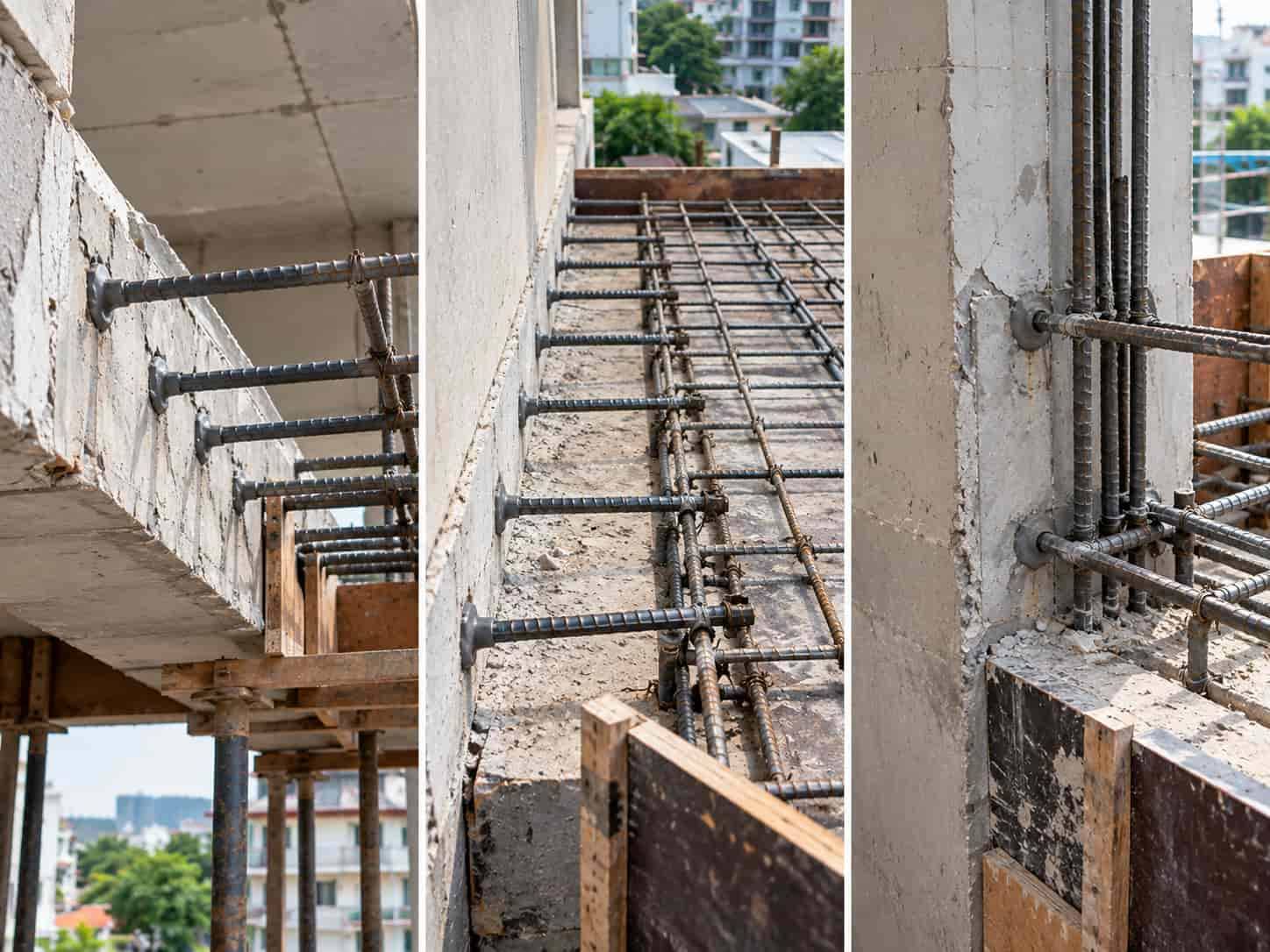

Tùy thiết kế, thép của phần ban công mới có thể cần liên kết với dầm, sàn, cột hoặc nhiều cấu kiện cùng lúc.
Cấy thép ban công vào dầm
Dầm là vị trí thường được xem xét khi cần tạo liên kết cho phần kết cấu ban công mới. Tuy nhiên, trong dầm đã tồn tại cốt thép dọc và thép đai nên việc khoan phải được kiểm soát.
Không nên khoan tùy ý vì có nguy cơ khoan trúng hoặc làm tổn thương cốt thép hiện hữu.
Cấy thép ban công vào sàn
Một số phương án cải tạo yêu cầu liên kết cốt thép mới với sàn hiện hữu. Trong trường hợp này, chiều dày sàn, vị trí cốt thép và cấu tạo chịu lực phải được xác định trước.
Việc chỉ khoan một hàng thép vào mép sàn rồi đổ phần bê tông nhô ra không đồng nghĩa kết cấu mới đã đủ khả năng làm việc như một ban công an toàn.
Cấy thép vào cột
Ở một số cấu tạo, cột có thể tham gia vào hệ liên kết của phần ban công hoặc dầm mới. Đây cũng là cấu kiện chịu lực quan trọng nên việc khoan cấy cần bám sát phương án kết cấu.
Quy trình thi công cấy thép ban công
Một quy trình thi công cấy thép ban công cơ bản có thể chia thành các bước dưới đây. Các thông số cụ thể phải căn cứ hồ sơ thiết kế và hướng dẫn kỹ thuật của hệ keo được sử dụng.

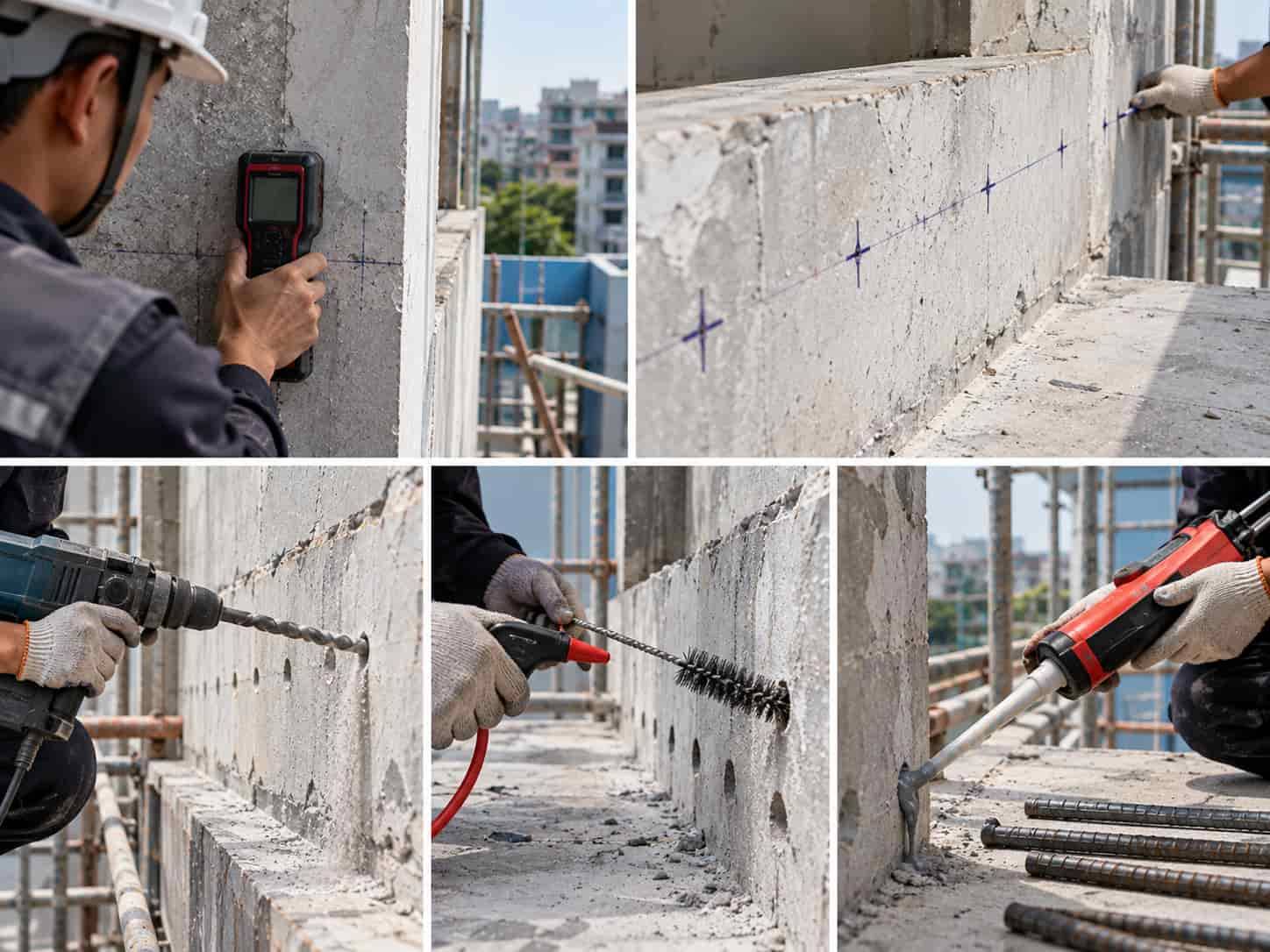

Bước 1. Khảo sát kết cấu hiện hữu
Trước khi khoan cần kiểm tra vị trí dự kiến làm ban công và tình trạng dầm, cột, sàn hiện hữu.
Cần xác định kích thước cấu kiện, tình trạng bê tông và vị trí cốt thép bên trong. Khi cần thiết nên sử dụng thiết bị dò thép để hạn chế khoan trúng cốt thép hiện hữu.
Đây là bước rất quan trọng vì sai từ vị trí khoan có thể ảnh hưởng trực tiếp đến các công đoạn phía sau.
Bước 2. Xác định vị trí và thông số thép cấy
Sau khảo sát, vị trí từng thanh thép được đánh dấu theo bản vẽ.
Đường kính thép, số lượng thanh, khoảng cách và chiều sâu neo không nên tự chọn theo một con số cố định. Những thông số này phụ thuộc vào thiết kế liên kết, tải trọng, vật liệu nền và hệ keo neo cấy.
Bước 3. Khoan lỗ cấy thép
Tiến hành khoan tại các vị trí đã xác định với đường kính và chiều sâu phù hợp với phương án thiết kế cũng như yêu cầu của hệ neo.
Trong quá trình khoan cần kiểm soát hướng lỗ. Nếu phát hiện vị trí khoan có nguy cơ gặp thép chịu lực hiện hữu, không nên tự ý cắt hoặc khoan xuyên thanh thép để tiếp tục thi công.
Bước 4. Vệ sinh lỗ khoan
Đây là công đoạn dễ bị làm qua loa nhưng ảnh hưởng lớn đến chất lượng liên kết.
Bụi bê tông còn lại trong lỗ có thể cản trở khả năng tiếp xúc giữa keo và thành lỗ. Vì vậy cần vệ sinh lỗ theo đúng quy trình được nhà sản xuất hệ keo quy định, thường kết hợp thổi và chải bằng dụng cụ phù hợp.
Sau khi vệ sinh, không nên để bụi bẩn tiếp tục rơi vào lỗ trước khi bơm keo.
Bước 5. Chuẩn bị keo và súng bơm
Với hệ keo dạng tuýp hai thành phần, cần lắp keo và vòi trộn đúng cách trước khi sử dụng.
Có thể tham khảo súng bắn keo Ramset G5 Pro 600ml khi thi công với hệ sản phẩm tương thích.
Cần tuân thủ hướng dẫn của nhà sản xuất về việc chuẩn bị đầu trộn và phần keo ban đầu trước khi bơm vào lỗ.
Bước 6. Bơm keo cấy thép vào lỗ
Keo được đưa vào lỗ khoan theo phương pháp phù hợp để hạn chế tạo khoảng rỗng và bảo đảm vật liệu phân bố quanh thanh thép.
Một sản phẩm có thể tham khảo cho các hạng mục neo cấy phù hợp là keo cấy thép Ramset Epcon G5 Pro 600ml.
Không nên lấy một mức lượng keo hoặc thời gian chờ cố định cho mọi trường hợp. Cần tuân thủ tài liệu kỹ thuật của sản phẩm, điều kiện nền và nhiệt độ thi công thực tế.
Bước 7. Đưa thanh thép vào lỗ
Thanh thép được đưa vào lỗ đã có keo theo đúng chiều sâu thiết kế. Trong quá trình đặt thép cần bảo đảm keo phân bố xung quanh thanh và thanh đạt đúng vị trí yêu cầu.
Sau khi cấy không nên tác động hoặc tạo tải lên thanh trong thời gian keo chưa đạt mức đóng rắn yêu cầu.
Bước 8. Liên kết hệ cốt thép ban công
Sau khi hệ neo đạt điều kiện cần thiết, tiến hành lắp dựng cốt thép cho phần ban công mới theo bản vẽ.
Các thanh thép cấy cần được liên kết đúng với hệ cốt thép của sàn hoặc dầm ban công. Đây là giai đoạn hình thành hệ chịu lực hoàn chỉnh cho phần kết cấu mới.
Bước 9. Bố trí con kê và kiểm tra lớp bảo vệ
Trước khi đổ bê tông cần kiểm soát vị trí cốt thép và chiều dày lớp bê tông bảo vệ theo thiết kế.
Có thể sử dụng con kê bê tông phù hợp để hỗ trợ giữ hệ thép đúng cao độ trong quá trình lắp dựng và đổ bê tông.
Không nên kê thép bằng những vật liệu tùy tiện dễ xê dịch hoặc ảnh hưởng đến chất lượng bê tông.
Bước 10. Lắp cốp pha và đổ bê tông ban công
Sau khi nghiệm thu hệ cốt thép, tiến hành lắp dựng cốp pha và kiểm tra khả năng chống đỡ.
Bê tông được đổ và bảo dưỡng theo yêu cầu kỹ thuật của công trình. Khu vực tiếp giáp giữa bê tông mới và bê tông cũ cũng cần được xử lý theo cấu tạo thiết kế.
Cấy thép ban công cần khoan sâu bao nhiêu?
Không có một con số chiều sâu khoan duy nhất có thể áp dụng cho mọi trường hợp thi công cấy thép ban công.
Chiều sâu neo phụ thuộc vào đường kính thanh thép, cường độ và tình trạng bê tông nền, loại keo, khoảng cách mép, khoảng cách giữa các thanh, tải trọng tác dụng và yêu cầu thiết kế.
Vì vậy, những hướng dẫn dạng “thép D12 luôn khoan X cm” hoặc “thép D16 luôn khoan Y cm” không nên được sử dụng như tiêu chuẩn chung cho mọi ban công.
Thông số cuối cùng cần dựa trên tính toán thiết kế và dữ liệu kỹ thuật của hệ neo được lựa chọn.
Những lỗi thường gặp khi thi công cấy thép ban công
Một số lỗi có thể làm giảm chất lượng liên kết dù sử dụng keo cấy thép tốt:
- Khoan cấy mà chưa xác định vị trí thép hiện hữu.
- Khoan trúng thép dầm hoặc cột rồi tự ý cắt thép.
- Lỗ khoan sai đường kính hoặc chiều sâu.
- Không vệ sinh sạch bụi trong lỗ.
- Bơm keo không đủ hoặc phân bố không đều.
- Đưa thép vào khi thao tác bơm keo chưa đúng.
- Tác động lên thanh thép khi keo chưa đạt điều kiện đóng rắn.
- Bố trí thép mới không đúng bản vẽ.
- Đổ bê tông khi hệ cốt thép hoặc cốp pha chưa được kiểm tra.
Đặc biệt, cấy thép ban công liên quan trực tiếp đến kết cấu nhô ra ngoài công trình nên không nên bỏ qua bước kiểm tra thiết kế chỉ để rút ngắn thời gian thi công.
An toàn khi thi công cấy thép ban công
Thi công ban công thường diễn ra sát mép sàn và tại vị trí trên cao. Ngoài chất lượng liên kết kết cấu, an toàn lao động cũng cần được kiểm soát.
Khu vực phía ngoài mép công trình có thể bố trí lưới an toàn xây dựng kết hợp với hệ bảo vệ mép và các biện pháp an toàn phù hợp nhằm hạn chế nguy cơ vật tư, dụng cụ rơi xuống phía dưới.
Đối với khu vực cần bảo vệ phía dưới vị trí đang thi công, có thể tham khảo thêm lưới chống rơi công trình xây dựng theo phương án an toàn của công trường.
Lưới không thay thế dây đai an toàn, lan can bảo vệ hoặc các biện pháp chống ngã dành cho người lao động.
Cấy thép ban công có chắc không?
Nếu kết cấu cũ đủ khả năng chịu lực, liên kết được thiết kế đúng, sử dụng hệ neo phù hợp và thi công theo yêu cầu kỹ thuật thì phương pháp cấy thép có thể được sử dụng để tạo liên kết cho công trình cải tạo.
Ngược lại, chỉ sử dụng keo cấy thép có chất lượng tốt không thể bù cho một phương án kết cấu không phù hợp.
Độ an toàn của thi công cấy thép ban công là kết quả của cả hệ thống gồm kết cấu hiện hữu, thiết kế liên kết, thép, keo neo cấy, chất lượng lỗ khoan, kỹ thuật thi công và phần bê tông mới.
Thi công cấy thép ban công cần lưu ý gì?
Trước khi triển khai cần đặc biệt lưu ý ba vấn đề.
Thứ nhất, phải xác định khả năng chịu lực của kết cấu cũ trước khi bổ sung ban công. Việc tăng diện tích đồng nghĩa công trình có thêm tải trọng mà kết cấu ban đầu có thể chưa được thiết kế để tiếp nhận.
Thứ hai, không được tùy tiện khoan hoặc cắt cốt thép hiện hữu. Nếu vị trí dự kiến cấy gặp thép trong dầm, cột hoặc sàn, cần đánh giá lại phương án.
Thứ ba, phải thi công hệ keo theo đúng tài liệu kỹ thuật. Từ kích thước lỗ, vệ sinh, bơm keo đến thời gian đóng rắn đều có thể ảnh hưởng đến khả năng làm việc của liên kết.
Kết luận
Thi công cấy thép ban công là giải pháp hữu ích khi cần cải tạo, bổ sung hoặc mở rộng ban công trên kết cấu bê tông hiện hữu. Quy trình cơ bản gồm khảo sát kết cấu, xác định vị trí neo, khoan lỗ, vệ sinh, bơm keo, cấy thép, lắp dựng cốt thép, cốp pha và đổ bê tông.
Tuy nhiên, cấy thép ban công là hạng mục liên quan đến kết cấu chịu lực. Không nên quyết định đường kính thép, số lượng thanh hoặc chiều sâu neo chỉ bằng kinh nghiệm. Đối với ban công cải tạo hoặc mở rộng đáng kể, phương án cần được kỹ sư kết cấu kiểm tra trước khi thi công.
