Thép mũ sàn là gì? Cấu tạo, tác dụng và cách bố trí thép mũ sàn

Thép mũ sàn là một bộ phận quan trọng trong hệ cốt thép của nhiều kết cấu sàn bê tông cốt thép. Loại thép này thường được bố trí tại những vùng xuất hiện mô men âm, điển hình là khu vực phía trên gối tựa như dầm hoặc tường chịu lực, tùy theo sơ đồ kết cấu.

Việc bố trí thép mũ sàn không chỉ cần đúng vị trí mà còn phải tuân theo bản vẽ kết cấu về đường kính, khoảng cách, chiều dài và cao độ. Nếu tự ý cắt ngắn, đặt sai lớp hoặc để thép bị tụt trong quá trình đổ bê tông, khả năng làm việc của cấu kiện có thể bị ảnh hưởng.

Thép mũ sàn là gì?

Thép mũ là cách gọi thường dùng tại công trường đối với cốt thép được bố trí ở phía trên của bản sàn tại những khu vực cần chịu mô men âm theo thiết kế.

Hiểu đơn giản, khi sàn chịu tải, nội lực tại giữa nhịp và khu vực gần gối không giống nhau. Ở vùng mô men âm, phía trên của bản sàn có thể chịu kéo. Vì bê tông chịu kéo kém nên cần bố trí cốt thép ở vùng này để cùng bê tông chịu lực.

Do đó, khi hỏi thép mũ là gì, không nên hiểu đây chỉ là một vài thanh thép đặt thêm trên sàn. Vị trí và cấu tạo của chúng liên quan trực tiếp đến sơ đồ chịu lực của bản sàn.

Thép mũ sàn có tác dụng gì?

Tác dụng của thép mũ trong sàn chủ yếu là tham gia chịu lực tại những vùng xuất hiện mô men âm theo tính toán kết cấu.

Tại khu vực sàn liên kết với dầm hoặc các gối tựa khác, mặt trên của bản có thể xuất hiện ứng suất kéo. Hệ thép phía trên được bố trí để tiếp nhận lực kéo này và góp phần kiểm soát sự hình thành, phát triển của vết nứt.

Ngoài khả năng chịu lực, việc bố trí đúng thép mũ còn giúp hệ cốt thép của sàn làm việc đúng với giả thiết thiết kế. Vì vậy không nên tự ý bỏ thép mũ chỉ vì nhìn thấy phía dưới sàn đã có một lớp thép.

Thép mũ sàn nằm ở đâu?

Vị trí cụ thể phải căn cứ vào bản vẽ kết cấu của từng công trình. Trong kết cấu sàn thông thường, thép mũ thường xuất hiện ở vùng phía trên gần các gối tựa.

Có thể hình dung:

• Thép chịu mô men dương thường tập trung ở vùng cần chịu kéo phía dưới.
• Thép chịu mô men âm được bố trí ở vùng cần chịu kéo phía trên.
• Thép mũ thường được nhắc đến khi nói về phần thép phía trên tại vùng gối.

Tuy nhiên, không nên áp dụng cách hiểu này để tự bố trí thép cho mọi loại sàn. Sàn một phương, sàn hai phương, sàn liên tục, sàn công xôn hay các hệ sàn đặc biệt có sơ đồ chịu lực khác nhau.

Cấu tạo thép mũ sàn gồm những gì?

Cấu tạo thép mũ sàn không có một kích thước cố định áp dụng cho mọi công trình. Hồ sơ thiết kế kết cấu sẽ thể hiện các thông tin cần thiết như đường kính thanh, khoảng cách, phương đặt thép, vị trí bắt đầu – kết thúc và yêu cầu neo.

Ở công trường, thép mũ có thể được nhận biết là các thanh thép nằm ở lớp trên của sàn tại khu vực gối. Chúng phải được liên kết và giữ đúng vị trí trước khi đổ bê tông.

Điểm quan trọng là thép mũ phải nằm đúng cao độ thiết kế. Một thanh thép có đúng đường kính và đúng chiều dài nhưng bị tụt xuống quá thấp trong quá trình thi công vẫn không còn ở đúng vị trí làm việc dự kiến.

Để duy trì khoảng cách cần thiết giữa cốt thép và bề mặt cốp pha ở những vị trí phù hợp, công trình có thể sử dụng con kê bê tông theo yêu cầu cấu tạo và biện pháp thi công.

Bố trí thép mũ sàn như thế nào?

Bố trí thép mũ sàn phải bắt đầu từ bản vẽ kết cấu chứ không nên dựa vào kinh nghiệm của một công trình khác.

Trước tiên, cần xác định đúng phương chịu lực và khu vực gối. Sau đó kiểm tra ký hiệu thép trên bản vẽ để xác định đường kính, khoảng cách, chiều dài và phạm vi bố trí.

Các thanh thép cần được đặt đúng lớp và liên kết ổn định với hệ cốt thép sàn. Trong quá trình đi lại, lắp đặt đường điện nước và đổ bê tông, phải hạn chế tối đa việc làm xô lệch hoặc đè tụt hệ thép phía trên.

Trước khi nghiệm thu cốt thép, cần kiểm tra lại vị trí thép mũ ở từng vùng gối thay vì chỉ nhìn tổng thể toàn bộ mặt sàn.

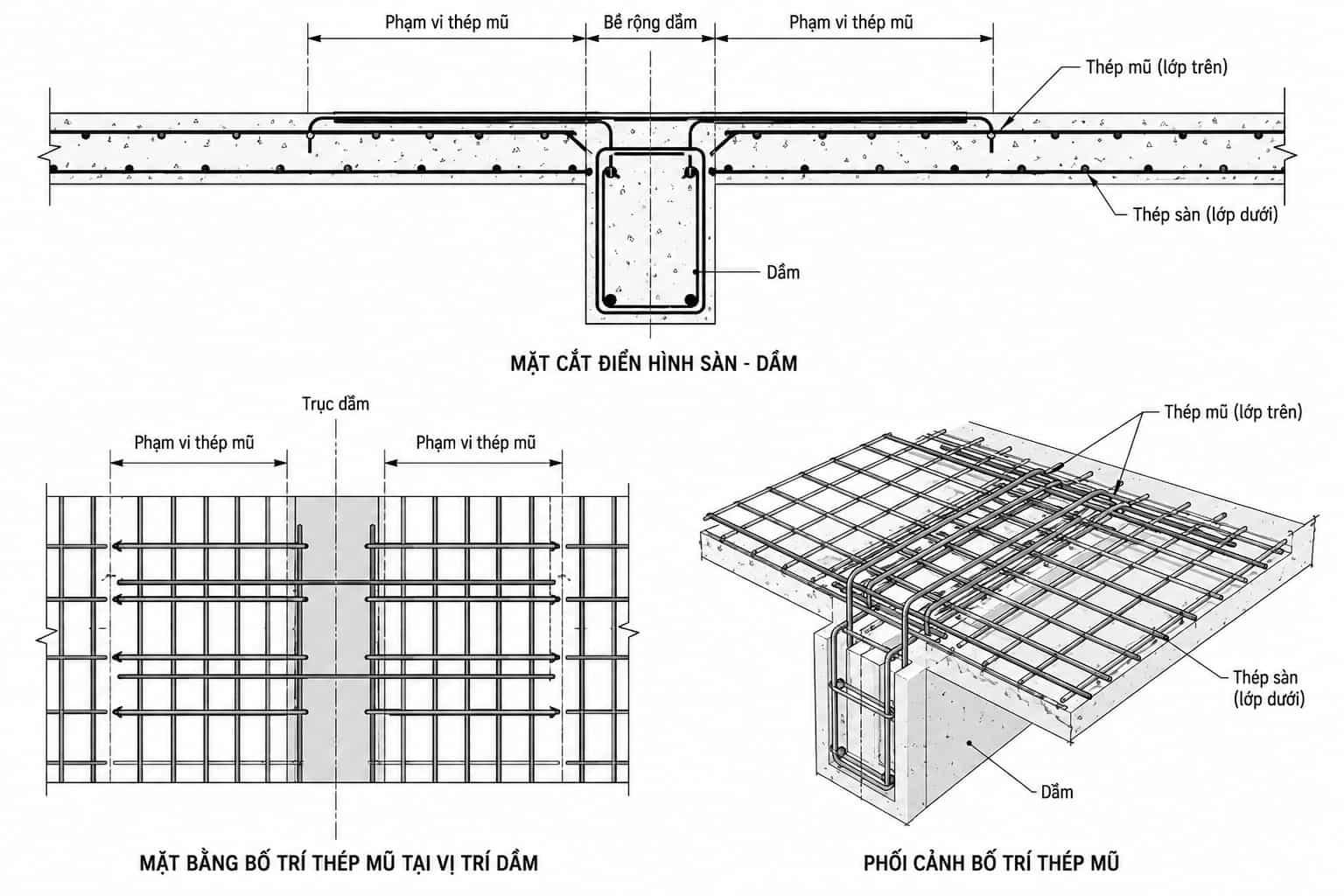

Cách bố trí thép mũ cho sàn tại vị trí dầm

Khu vực tiếp giáp giữa sàn và dầm là một trong những vị trí thường xuất hiện thép phía trên theo thiết kế.

Khi bố trí thép mũ cho sàn, cần xác định đúng trục dầm và phạm vi thép đi vào hai phía của gối. Không nên lấy mép dầm làm căn cứ rồi tự ước lượng chiều dài thanh.

Thép cũng phải được giữ ở lớp trên. Đây là điểm rất dễ sai tại công trường vì công nhân thường xuyên đi lại trên hệ cốt thép trước và trong quá trình đổ bê tông.

Nếu thép bị đạp tụt xuống, vị trí thực tế của thanh sau khi bê tông đông cứng có thể khác đáng kể so với bản vẽ.

Chiều dài thép mũ sàn bao nhiêu?

Không có một con số duy nhất cho chiều dài thép mũ sàn của tất cả công trình.

Chiều dài phụ thuộc vào sơ đồ kết cấu, nhịp sàn, điều kiện liên kết, nội lực và yêu cầu neo của cốt thép. Những thông số này được kỹ sư kết cấu xác định trong quá trình thiết kế.

Vì vậy, các cách truyền miệng như lấy cố định một tỷ lệ chiều dài nhịp chỉ nên được xem là thông tin tham khảo về nguyên lý, không phải căn cứ để thay đổi bản vẽ thi công.

Nếu bản vẽ đã thể hiện chiều dài thép mũ, công trường cần thực hiện theo kích thước đó.

Cách tính chiều dài thép mũ sàn

Với câu hỏi cách tính chiều dài thép mũ sàn, cần phân biệt giữa tính toán kết cấu và bóc khối lượng thép.

Trong thiết kế, phạm vi thép chịu mô men âm được xác định từ sơ đồ chịu lực và kết quả tính toán nội lực, sau đó còn phải đáp ứng các yêu cầu cấu tạo và neo theo tiêu chuẩn áp dụng.

Trong thi công hoặc bóc khối lượng, chiều dài thanh lại được xác định dựa trên chi tiết đã thể hiện trong hồ sơ thiết kế.

Do đó, chủ nhà hoặc thợ thi công không nên tự tính lại chiều dài thép mũ chỉ từ kích thước căn phòng rồi cắt thép theo kinh nghiệm.

Vì sao phải giữ đúng cao độ thép mũ?

Đây là vấn đề rất quan trọng nhưng thường bị bỏ qua.

Thép mũ được bố trí ở vùng phía trên vì đó là vị trí mà thiết kế yêu cầu cốt thép tham gia chịu kéo. Nếu thanh thép bị tụt sâu xuống phía dưới, khoảng cách từ thép đến mặt trên sàn thay đổi và chiều cao làm việc của cấu kiện cũng bị ảnh hưởng.

Nguyên nhân thép mũ bị tụt thường đến từ việc hệ thép phía trên không được giữ ổn định, công nhân đi trực tiếp lên thép, đặt thiết bị nặng lên lưới thép hoặc quá trình đổ và đầm bê tông làm hệ cốt thép dịch chuyển.

Vì vậy, trước khi đổ bê tông cần kiểm tra không chỉ số lượng thanh mà cả cao độ thực tế của chúng.

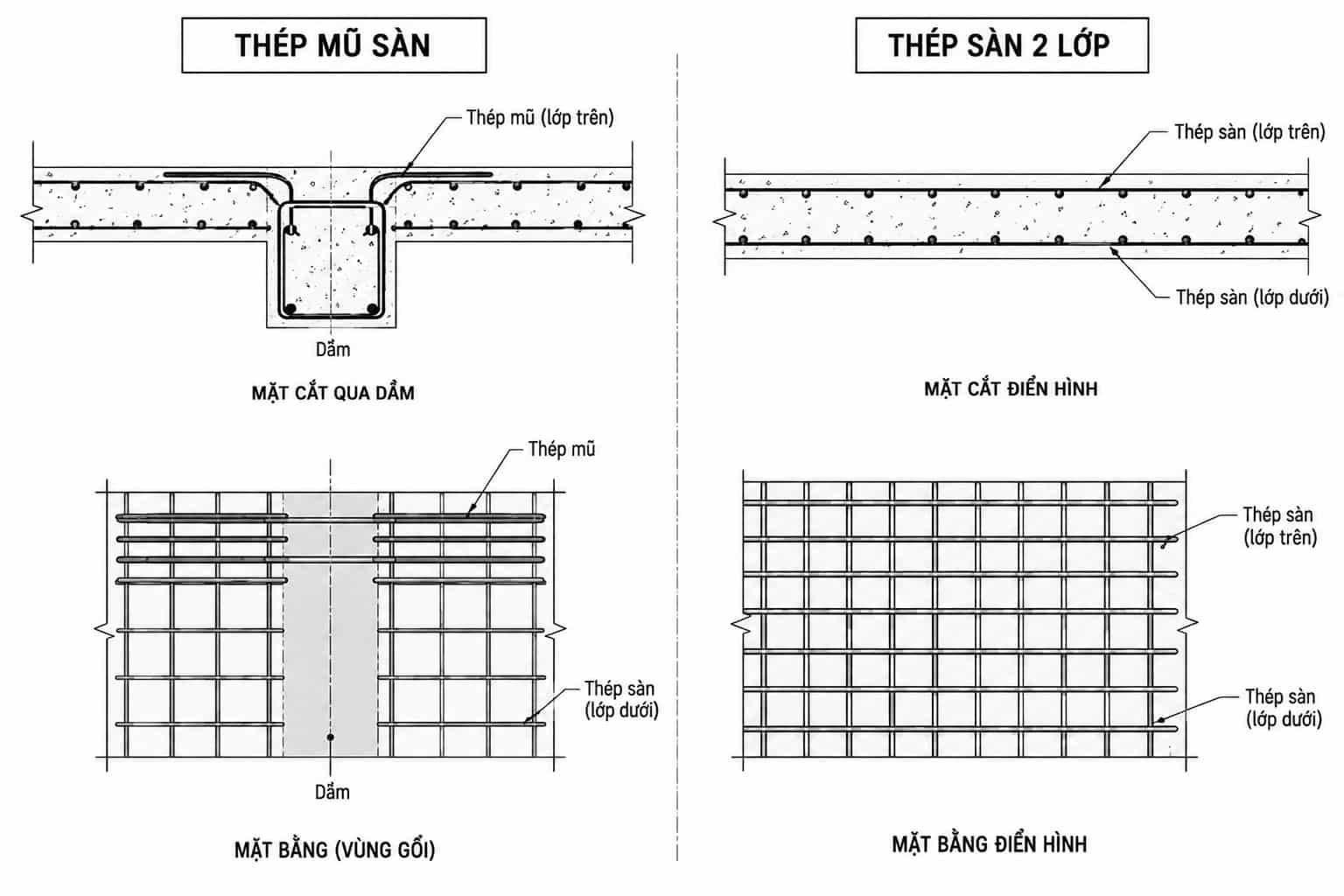

Thép mũ sàn và thép sàn 2 lớp có giống nhau không?

Không nên đồng nhất hai khái niệm này.

“Thép sàn 2 lớp” mô tả hệ cốt thép có lớp trên và lớp dưới theo cấu tạo, thiết kế cụ thể. Trong khi đó, “thép mũ” thường được dùng để chỉ phần thép phía trên được tăng cường hoặc bố trí tại vùng gối chịu mô men âm.

Một sàn có hệ thép trên tương đối liên tục vẫn có thể có các yêu cầu tăng cường riêng tại vùng gối. Ngược lại, không thể nhìn thấy thép mũ rồi kết luận toàn bộ sàn được thiết kế hai lớp theo cùng một cấu tạo.

Muốn xác định chính xác vẫn phải đọc mặt bằng bố trí thép và các mặt cắt chi tiết.

Thép mũ sàn và thép chịu lực dưới sàn khác nhau thế nào?

Sự khác biệt chính nằm ở vị trí và vai trò chịu lực.

Ở vùng giữa nhịp của nhiều dạng bản sàn, cốt thép chịu kéo chính có thể nằm phía dưới. Khi đến vùng gối của hệ sàn liên tục, trạng thái nội lực thay đổi và vùng cần bố trí thép chịu kéo có thể chuyển lên phía trên.

Đó là lý do không thể chỉ rải một lớp thép phía dưới rồi cho rằng sàn đã đủ thép ở mọi vị trí.

Cách bố trí thực tế phụ thuộc hoàn toàn vào sơ đồ kết cấu của công trình.

Có được bỏ thép mũ sàn không?

Nếu thép mũ đã được thể hiện trong hồ sơ thiết kế thì không nên tự ý bỏ, giảm đường kính, tăng khoảng cách hoặc cắt ngắn.

Việc thay đổi cốt thép là thay đổi cấu tạo chịu lực của sàn. Nếu cần điều chỉnh do vướng đường ống, thay đổi mặt bằng hoặc điều kiện thi công, cần có ý kiến của đơn vị thiết kế hoặc người có chuyên môn chịu trách nhiệm về kết cấu.

Không nên dựa vào việc “công trình khác không dùng” để bỏ thép của công trình đang thi công.

Có được nối thép mũ sàn không?

Việc nối cốt thép phải tuân theo hồ sơ thiết kế và các yêu cầu kỹ thuật áp dụng cho công trình.

Không nên tùy tiện cắt thanh tại vị trí thuận tiện rồi nối lại, đặc biệt tại những khu vực cốt thép đang chịu lực lớn. Vị trí nối, chiều dài nối và phương pháp nối cần được xác định phù hợp.

Nếu thép thực tế bị thiếu chiều dài hoặc đã cắt sai, nên kiểm tra với kỹ sư phụ trách trước khi xử lý.

Những lỗi thường gặp khi bố trí thép mũ sàn

1. Đặt thép mũ sai vị trí

Sai trục dầm hoặc sai phạm vi vùng gối khiến thanh thép không nằm đúng khu vực mà thiết kế yêu cầu.

2. Cắt thép mũ quá ngắn

Một số trường hợp thi công tự rút ngắn thanh để tiết kiệm thép hoặc thuận tiện lắp dựng. Điều này không nên thực hiện nếu không có thay đổi thiết kế được chấp thuận.

3. Thép mũ bị đạp tụt

Đây là lỗi dễ xuất hiện khi công nhân đi lại trực tiếp trên hệ thép. Trước lúc đổ bê tông có thể nhìn đúng vị trí, nhưng sau quá trình thi công thép đã bị tụt xuống đáng kể.

4. Không cố định thép chắc chắn

Thép buộc quá lỏng có thể dịch chuyển khi kéo vòi bê tông, đầm hoặc khi công nhân di chuyển.

5. Tự thay đổi đường kính và khoảng cách

Không nên thay thép lớn bằng nhiều thanh nhỏ hoặc ngược lại chỉ dựa trên suy đoán rằng tổng diện tích thép tương đương. Việc thay đổi còn liên quan đến khoảng cách, neo, cấu tạo và điều kiện làm việc của cấu kiện.

6. Không kiểm tra lớp bê tông bảo vệ

Hệ cốt thép phải được đặt đúng vị trí trong tiết diện bê tông. Thép nằm quá sát bề mặt có thể không đáp ứng yêu cầu lớp bảo vệ.

Cần kiểm tra gì trước khi đổ bê tông sàn?

Sau khi hoàn thành cốt thép, cần kiểm tra lại mặt bằng thép theo bản vẽ, đặc biệt là thép mũ tại vùng dầm, cột và các khu vực tăng cường.

Cần quan sát xem thép có bị cong, xô lệch hoặc tụt cao độ sau quá trình lắp đặt điện nước hay không. Các điểm kê và liên kết cũng cần ổn định để hạn chế thay đổi vị trí khi đổ bê tông.

Bên cạnh hệ cốt thép, công tác chuẩn bị bề mặt phía dưới cũng phải thực hiện theo cấu tạo của từng công trình. Với những vị trí có yêu cầu sử dụng lớp ngăn cách hoặc bảo vệ nền trước khi đổ bê tông, có thể tham khảo nilon lót sàn đổ bê tông và lựa chọn theo biện pháp thi công thực tế.

Chỉ nên tiến hành đổ bê tông sau khi cốt thép, cốp pha, cao độ và các chi tiết chờ đã được kiểm tra đầy đủ.

Một số câu hỏi thường gặp về thép mũ sàn

Thép mũ sàn đặt trên hay dưới?

Thép mũ thường được nhắc đến với phần cốt thép nằm phía trên tại vùng gối chịu mô men âm. Vị trí chính xác phải theo bản vẽ kết cấu.

Thép mũ có phải thép tăng cường không?

Trong cách gọi ngoài công trường, hai thuật ngữ đôi khi được sử dụng khá gần nhau. Tuy nhiên không nên mặc định tất cả thép tăng cường phía trên đều có cùng cấu tạo và chức năng. Cần xem ký hiệu trên bản vẽ.

Thép mũ sàn có cần cho mọi loại sàn không?

Không thể kết luận mọi sàn đều phải bố trí thép mũ giống nhau. Hệ cốt thép phụ thuộc vào sơ đồ chịu lực và thiết kế của từng cấu kiện.

Chiều dài thép mũ sàn có lấy theo 1/4 nhịp không?

Không nên mặc định một tỷ lệ cho mọi công trình. Chiều dài và phạm vi bố trí phải căn cứ hồ sơ thiết kế kết cấu và yêu cầu kỹ thuật áp dụng.

Có thể tự cắt ngắn thép mũ khi vướng đường ống không?

Không nên. Nếu hệ thống MEP xung đột với cốt thép chịu lực, cần phối hợp xử lý thay vì tự ý cắt thanh.

Kết luận

Thép mũ sàn là phần cốt thép phía trên được bố trí tại những vùng cần chịu mô men âm theo thiết kế, thường gặp tại khu vực gối của sàn bê tông cốt thép. Tác dụng của thép mũ không chỉ nằm ở số lượng thanh mà còn phụ thuộc vào việc đặt đúng vị trí, đúng chiều dài, đúng cao độ và bảo đảm khả năng neo.

Khi thực hiện bố trí thép mũ sàn, không nên áp dụng một công thức cố định cho mọi công trình. Đường kính, khoảng cách và chiều dài thép mũ sàn cần được thực hiện theo bản vẽ kết cấu. Trước khi đổ bê tông, đặc biệt phải kiểm tra tình trạng xô lệch và tụt cao độ của thép để hạn chế sai sót khó khắc phục sau khi bê tông đã đông cứng.
