Móng Băng 1 Phương Là Gì? Cấu Tạo & Bố Trí Thép

Móng băng 1 phương là dạng móng băng được bố trí thành các dải chạy theo một phương chính của công trình, thường nằm dưới hàng cột hoặc tường chịu lực. Đây là phương án móng thường gặp trong xây dựng nhà ở dân dụng khi điều kiện nền đất, tải trọng và mặt bằng kết cấu phù hợp.

Khi tìm hiểu móng băng 1 phương, gia chủ thường quan tâm đến cấu tạo, cách bố trí thép, bản vẽ và việc nhà 2 tầng hay 3 tầng có sử dụng được hay không. Tuy nhiên, không có một kích thước hoặc cách đặt thép cố định cho tất cả công trình. Những thông số này cần được xác định dựa trên tải trọng, địa chất và hồ sơ thiết kế kết cấu.

Móng băng 1 phương là gì?

Móng băng 1 phương hay móng băng một phương là hệ móng gồm các dải móng kéo dài theo một hướng nhất định của mặt bằng công trình. Các dải móng thường được bố trí dưới hàng cột hoặc tường để tiếp nhận tải trọng phía trên và truyền xuống nền.

Có thể hình dung đơn giản: thay vì tạo thành hệ dải móng giao nhau theo cả hai hướng, các dải móng chính của hệ móng băng 1 phương chạy song song theo phương được lựa chọn trong thiết kế.

Một móng băng thông thường có thể gồm bản móng, dầm móng, cốt thép và các cấu kiện liên kết liên quan. Kích thước từng bộ phận không nên lựa chọn theo kinh nghiệm chung mà cần dựa trên tính toán của công trình cụ thể.

Cấu tạo móng băng 1 phương

Về nguyên lý, móng băng 1 phương thường gồm lớp bê tông lót phía dưới, bản móng và dầm móng bằng bê tông cốt thép. Hệ cốt thép được bố trí trong bản và dầm theo hồ sơ kết cấu.

Lớp bê tông lót tạo bề mặt tương đối bằng và sạch để triển khai cốt thép. Phía trên là phần móng chịu lực, tiếp nhận tải trọng từ cột hoặc tường rồi phân phối xuống nền đất.

Trong quá trình lắp dựng cốt thép, cần duy trì khoảng cách giữa thép với bề mặt bê tông theo yêu cầu thiết kế. Các loại con kê bê tông có thể được sử dụng để hỗ trợ cố định cốt thép và duy trì lớp bê tông bảo vệ trước khi đổ.

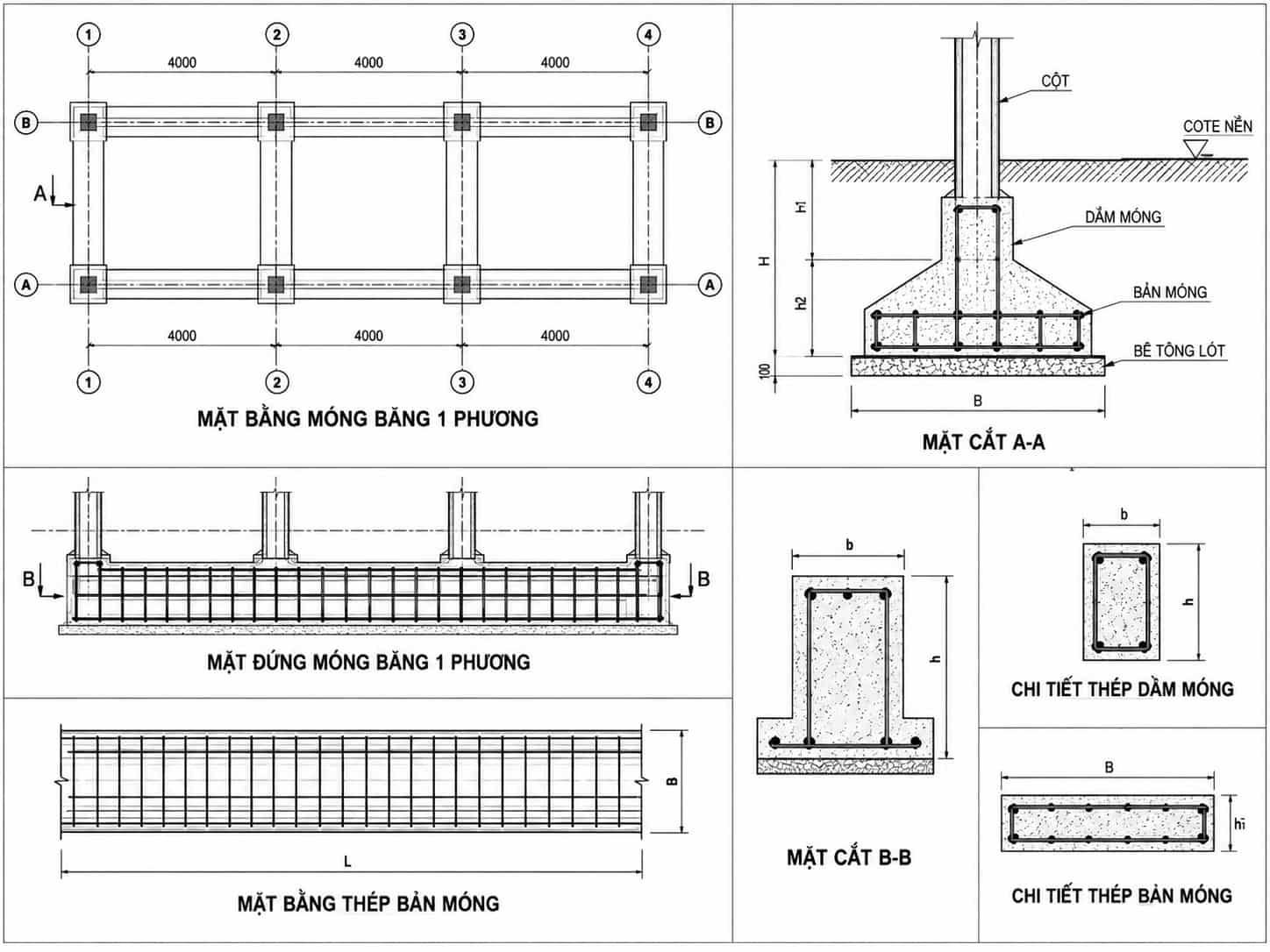

Bản vẽ móng băng 1 phương gồm những gì?

Bản vẽ móng băng 1 phương là tài liệu quan trọng để đội thi công xác định chính xác vị trí, kích thước và cấu tạo của hệ móng. Không nên chỉ nhìn một hình minh họa trên Internet rồi áp dụng trực tiếp cho công trình thực tế.

Một bộ bản vẽ kết cấu móng thường thể hiện mặt bằng bố trí móng, ký hiệu từng dải móng, kích thước, cao độ, mặt cắt và thông tin cốt thép. Tại các vị trí giao với cột hoặc cấu kiện khác cũng cần thể hiện chi tiết liên kết.

Khi đọc bản vẽ móng băng 1 phương, cần đặc biệt chú ý:

• Vị trí và hướng chạy của dải móng.
• Chiều rộng, chiều cao bản và dầm móng.
• Cao độ đáy móng.
• Cấu tạo thép bản móng và dầm móng.
• Thép chờ cột và các chi tiết neo nối.
• Lớp bê tông bảo vệ.

Bản vẽ thi công thực tế phải do đơn vị thiết kế xác định dựa trên công trình cụ thể. Không có một bản vẽ tiêu chuẩn duy nhất dùng chung cho mọi nhà ở.

Bố trí thép móng băng 1 phương như thế nào?

Bố trí thép móng băng 1 phương là nội dung cần đặc biệt chú ý vì cốt thép tham gia trực tiếp vào khả năng làm việc của kết cấu móng.

Phần bản móng thường có hệ thép được bố trí theo phương án thiết kế, trong khi dầm móng có thép dọc và thép đai. Tại khu vực cột, đầu dầm hoặc những vị trí có yêu cầu chịu lực lớn hơn có thể xuất hiện thép tăng cường và các cấu tạo neo riêng.

Đường kính thép, số lượng thanh, khoảng cách thép và chiều dài neo không có một thông số cố định áp dụng cho mọi móng băng 1 phương. Ví dụ một bản vẽ sử dụng thép Φ12 không có nghĩa công trình khác cũng có thể sử dụng tương tự.

Đặc biệt, không nên tự ý giảm thép để tiết kiệm hoặc tăng thép với suy nghĩ càng nhiều càng chắc. Cốt thép cần được bố trí đúng tính toán để làm việc đồng bộ với bê tông và toàn bộ hệ kết cấu.

Khi nào nên sử dụng móng băng 1 phương?

Móng băng 1 phương có thể được cân nhắc khi tải trọng công trình phân bố phù hợp theo các hàng cột hoặc tường và điều kiện nền đáp ứng phương án móng nông.

Hình thức này thường thuận lợi với mặt bằng có hệ cột tương đối rõ theo một hướng. Các dải móng được bố trí liên tục bên dưới giúp tiếp nhận và phân bố tải trọng xuống nền.

Tuy nhiên, quyết định sử dụng móng băng một phương không nên chỉ dựa vào diện tích hoặc số tầng. Điều kiện địa chất vẫn là yếu tố quan trọng. Nếu nền phía trên yếu hoặc khả năng chịu tải không đáp ứng, kỹ sư có thể phải lựa chọn phương án khác.

Móng băng 1 phương nhà 2 tầng có phù hợp không?

Móng băng 1 phương nhà 2 tầng hoàn toàn có thể được xem xét nếu điều kiện nền, tải trọng và hệ kết cấu phù hợp. Tuy nhiên, không nên hiểu rằng cứ nhà 2 tầng là có thể sử dụng loại móng này.

Hai căn nhà cùng 2 tầng nhưng một căn xây trên nền đất tốt, diện tích nhỏ và kết cấu nhẹ; căn còn lại xây trên nền san lấp, nhịp cột lớn hoặc tải trọng cao thì phương án móng có thể khác nhau đáng kể.

Vì vậy, trước khi lựa chọn móng băng 1 phương nhà 2 tầng, cần xem xét ít nhất điều kiện nền, mặt bằng cột, tải trọng công trình và phương án kết cấu.

Móng băng 1 phương nhà 3 tầng có sử dụng được không?

Tương tự nhà 2 tầng, móng băng 1 phương nhà 3 tầng không thể kết luận phù hợp hay không chỉ dựa vào số tầng.

Khi số tầng tăng, tải trọng truyền xuống móng thường tăng theo. Điều này có thể làm thay đổi chiều rộng móng, chiều cao dầm, lượng cốt thép hoặc thậm chí phương án móng.

Nếu nền đất có khả năng chịu tải phù hợp và kết quả tính toán đáp ứng, móng băng vẫn có thể là một phương án được xem xét. Ngược lại, nền yếu hoặc tải trọng lớn có thể đòi hỏi giải pháp khác.

Do đó, không nên lấy cấu tạo móng băng 1 phương nhà 2 tầng để áp dụng trực tiếp cho nhà 3 tầng.

Tính toán móng băng 1 phương dựa vào những yếu tố nào?

Tính toán móng băng 1 phương không đơn thuần là chọn chiều rộng dải móng rồi bố trí một lượng thép theo kinh nghiệm. Kỹ sư cần xem xét đồng thời tải trọng từ công trình và khả năng chịu tải của nền.

Tải trọng phía trên bao gồm ảnh hưởng từ cột, tường, sàn, mái và các tải trọng sử dụng liên quan. Phần nền cần được đánh giá về đặc điểm đất, khả năng chịu tải và các yếu tố có thể gây biến dạng.

Từ những dữ liệu đó mới xác định được kích thước bản móng, dầm móng, cốt thép và các chi tiết cấu tạo cần thiết.

Vì vậy, những câu hỏi như “móng băng 1 phương rộng bao nhiêu?” hay “dùng thép Φ bao nhiêu?” sẽ không có một đáp án chung chính xác cho tất cả công trình.

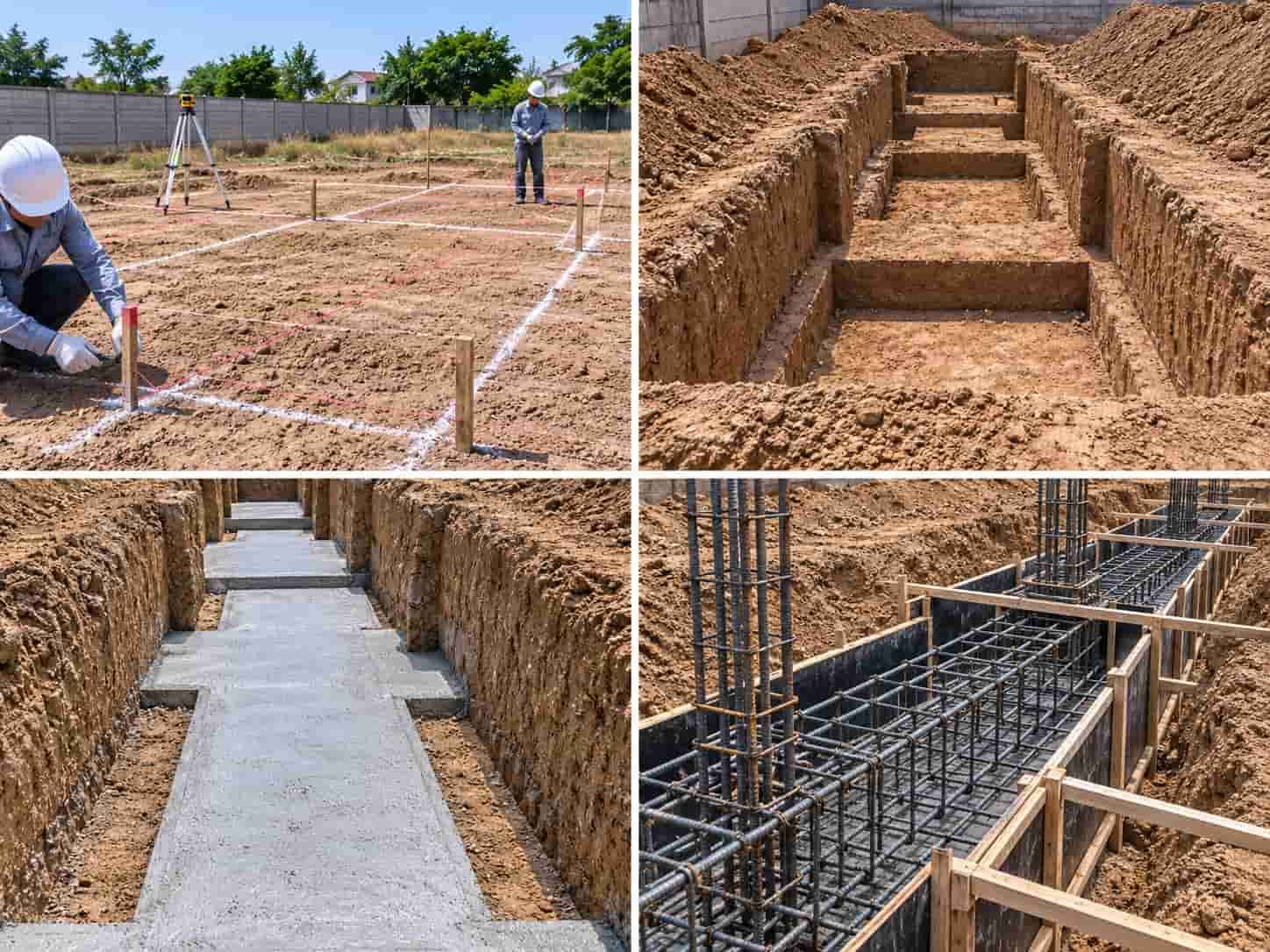

Thi công móng băng 1 phương theo các bước nào?

Quá trình thi công móng băng 1 phương cần bám sát bản vẽ từ bước định vị đến khi hoàn thành bê tông. Sai lệch ở phần móng thường khó sửa sau khi công trình đã xây dựng phía trên.

Bước 1: Định vị tim trục và dải móng

Trước khi đào đất cần xác định chính xác tim trục, vị trí cột và hướng chạy của các dải móng. Kích thước đào phải căn cứ vào bản vẽ thi công.

Bước 2: Đào đất đến cao độ thiết kế

Đất được đào theo phạm vi móng và đến đúng cao độ yêu cầu. Sau khi đào cần kiểm tra đáy móng, loại bỏ đất rời, bùn hoặc nước đọng trước khi thi công tiếp.

Bước 3: Thi công bê tông lót

Bê tông lót được thực hiện trên nền đã chuẩn bị để tạo bề mặt tương đối sạch và ổn định cho công tác cốt thép.

Bước 4: Gia công và lắp dựng cốt thép

Thép bản móng, thép dầm, thép đai và thép chờ cột được lắp theo đúng bố trí thép móng băng 1 phương trên bản vẽ. Cần kiểm tra khoảng cách, neo nối và lớp bê tông bảo vệ.

Bước 5: Lắp dựng cốp pha

Cốp pha cần đúng kích thước và được gia cố đủ chắc để hạn chế biến dạng khi đổ bê tông.

Bước 6: Nghiệm thu trước khi đổ bê tông

Kỹ thuật cần kiểm tra lại cao độ, kích thước móng, số lượng thép, khoảng cách thép, thép chờ cột, cốp pha và lớp bảo vệ. Những sai lệch nên được xử lý trước khi bê tông che kín cốt thép.

Bước 7: Đổ và bảo dưỡng bê tông

Bê tông được đổ và đầm phù hợp nhằm hạn chế rỗ, hốc hoặc phân tầng. Sau khi hoàn thành cần thực hiện bảo dưỡng trước khi chuyển sang các hạng mục tiếp theo.

Chống thấm cho móng băng 1 phương cần lưu ý gì?

Không phải mọi móng băng 1 phương đều cần sử dụng cùng một giải pháp chống thấm. Yêu cầu này phụ thuộc vào phần kết cấu ngầm, vị trí mạch ngừng, tầng hầm và điều kiện tiếp xúc với nước.

Nếu kết cấu xuất hiện mạch ngừng có yêu cầu ngăn nước, băng cản nước có thể được bố trí theo thiết kế tại vị trí tiếp giáp giữa các đợt đổ bê tông.

Vật tư chống thấm dạng đặt sẵn cần được xác định và cố định trước khi đổ bê tông. Nếu phát hiện thiếu sau khi kết cấu đã hoàn thành, việc xử lý thường phức tạp hơn.

Xử lý mạch ngừng khi thi công móng băng

Khi không thể đổ bê tông liên tục và phải tạo mạch ngừng, bề mặt bê tông cũ cần được chuẩn bị trước khi thực hiện đợt đổ tiếp theo.

Tại một số vị trí có yêu cầu kiểm soát nước, thanh trương nở chống thấm có thể được lựa chọn theo cấu tạo thiết kế. Thanh cần được cố định đúng vị trí để hạn chế dịch chuyển trong quá trình đổ bê tông.

Không nên mặc định mọi mạch ngừng đều sử dụng cùng một loại vật liệu. Giải pháp cần phù hợp với điều kiện làm việc của kết cấu.

Những lỗi thường gặp khi thi công móng băng 1 phương

Một lỗi khá phổ biến là tự lấy bản vẽ móng băng 1 phương của công trình khác để thi công cho nhà mình. Mặc dù hình thức móng giống nhau, tải trọng và nền đất có thể hoàn toàn khác.

Sai cao độ đáy móng cũng là vấn đề cần tránh. Nếu đào chưa đủ hoặc đào quá sâu rồi xử lý tùy tiện, cấu tạo thực tế có thể không còn đúng với hồ sơ thiết kế.

Trong quá trình lắp thép, cần tránh đặt cốt thép trực tiếp sát bê tông lót, sai khoảng cách, thiếu thép đai hoặc đặt sai thép chờ cột. Hệ thép cũng cần được cố định để hạn chế xê dịch khi đổ bê tông.

Một sai lầm khác là tự ý thay đổi bố trí thép móng băng 1 phương nhằm tiết kiệm chi phí. Nếu cần thay đổi đường kính hoặc chủng loại thép, phương án thay thế phải được người có chuyên môn xem xét.

Một số câu hỏi thường gặp về móng băng 1 phương

Móng băng 1 phương có phải móng băng một phương không?

Có. Đây là hai cách viết thường được sử dụng để chỉ hệ móng băng có các dải móng chính bố trí theo một phương của công trình.

Nhà 2 tầng có làm móng băng 1 phương được không?

Có thể, nhưng phải căn cứ vào điều kiện nền và tải trọng thực tế. Số tầng không phải yếu tố duy nhất quyết định loại móng.

Nhà 3 tầng dùng móng băng 1 phương được không?

Có thể được xem xét nếu kết quả tính toán kết cấu và nền đất đáp ứng. Không nên lấy bản vẽ móng của nhà 2 tầng để áp dụng trực tiếp cho nhà 3 tầng.

Có thể tự bố trí thép móng băng theo kinh nghiệm không?

Không nên. Bố trí thép móng băng 1 phương cần căn cứ vào bản vẽ kết cấu, bao gồm đường kính, số lượng, khoảng cách, vị trí và cấu tạo neo nối.

Kết luận

Móng băng 1 phương là phương án móng gồm các dải móng chính chạy theo một hướng của công trình, thường bố trí dưới hàng cột hoặc tường chịu lực. Đây là giải pháp có thể được sử dụng cho nhiều công trình nhà ở nếu điều kiện nền và tải trọng phù hợp.

Khi thiết kế và thi công móng băng 1 phương, cần đặc biệt chú ý đến cao độ, kích thước móng, cốt thép, lớp bê tông bảo vệ và liên kết với hệ cột. Đối với móng băng 1 phương nhà 2 tầng hoặc nhà 3 tầng, không nên lựa chọn kích thước và thép chỉ dựa vào số tầng mà cần có tính toán cho công trình cụ thể.
