Cách đọc bản vẽ xây dựng cho người mới bắt đầu



Cách đọc bản vẽ xây dựng là kỹ năng quan trọng giúp chủ nhà, kỹ sư và người thi công hiểu rõ cấu trúc, kích thước, cách bố trí không gian và yêu cầu kỹ thuật của công trình. Khi nắm vững cách đọc bản vẽ, bạn có thể hình dung ngôi nhà trước khi thi công, xác định vị trí các hạng mục và hạn chế sai sót gây phát sinh chi phí.

Đối với người mới, bản vẽ xây dựng thường khó hiểu vì có nhiều ký hiệu, đường nét, con số và thông số kỹ thuật. Tuy nhiên, nếu biết cách đọc bản vẽ xây dựng theo đúng trình tự, bạn có thể từng bước hiểu được bản vẽ mặt bằng, mặt đứng, mặt cắt, kết cấu và hệ thống điện nước.

Bài viết này hướng dẫn cách đọc bản vẽ xây dựng từ cơ bản đến thực tế, giúp bạn nhận biết các ký hiệu thường gặp, hiểu kích thước công trình và đối chiếu thông tin giữa những bản vẽ liên quan. Qua đó, bạn có thể chủ động hơn trong việc giám sát thi công, kiểm tra khối lượng và chuẩn bị vật liệu xây dựng phù hợp.

Bản vẽ xây dựng là gì?

Bản vẽ xây dựng là tài liệu kỹ thuật thể hiện hình dáng, kích thước, cấu tạo, cách bố trí và những yêu cầu cần tuân thủ khi xây dựng công trình. Đây là cơ sở để kiến trúc sư, kỹ sư, chủ đầu tư và đội ngũ thi công phối hợp thực hiện công việc theo thiết kế.

Một bộ hồ sơ xây dựng thông thường bao gồm bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ điện nước và các chi tiết kỹ thuật liên quan. Mỗi loại bản vẽ thể hiện một nhóm thông tin riêng, nhưng cần được đối chiếu với nhau để bảo đảm công trình được triển khai thống nhất.

Hiểu cách đọc bản vẽ xây dựng giúp bạn xác định vị trí tường, cửa, cầu thang, cột, dầm, sàn và những hệ thống kỹ thuật. Ngoài ra, bản vẽ còn hỗ trợ tính toán khối lượng vật tư, kiểm soát tiến độ và hạn chế việc sửa chữa do thi công sai thiết kế.

Đối với người chưa có kinh nghiệm, nên bắt đầu bằng những bản vẽ đơn giản của nhà ở dân dụng. Khi đã quen với ký hiệu và cách thể hiện kích thước, bạn có thể chuyển sang các bản vẽ kết cấu và hệ thống kỹ thuật phức tạp hơn.

Vì sao cần biết cách đọc bản vẽ xây dựng?

Nắm vững cách đọc bản vẽ xây dựng mang lại nhiều lợi ích trong quá trình xây nhà, cải tạo nhà ở và giám sát công trình.

• Hiểu rõ bố cục công trình: Xác định vị trí phòng khách, phòng ngủ, nhà bếp, nhà vệ sinh, hành lang và cầu thang.
• Kiểm tra kích thước: Nắm được chiều dài, chiều rộng, chiều cao và khoảng cách giữa các cấu kiện.
• Hạn chế sai sót khi thi công: Đối chiếu thông số thiết kế để giảm nguy cơ xây sai kích thước hoặc bố trí sai vị trí.
• Chủ động chuẩn bị vật tư: Dựa trên hồ sơ thiết kế để dự trù vật liệu và khối lượng cần thiết.
• Nâng cao hiệu quả giám sát: Có cơ sở trao đổi với nhà thầu, kỹ sư và đơn vị thiết kế.
• Kiểm soát chi phí: Phát hiện sớm những điểm chưa rõ để xử lý trước khi triển khai thực tế.

Đặc biệt, khi biết cách đọc bản vẽ xây dựng, chủ nhà sẽ dễ dàng theo dõi tiến độ và kiểm tra các hạng mục theo hồ sơ thiết kế. Tuy nhiên, những vấn đề liên quan đến kết cấu chịu lực hoặc hệ thống kỹ thuật vẫn cần được người có chuyên môn xác nhận trước khi thay đổi.

Các thành phần cơ bản trên bản vẽ xây dựng

Trước khi tìm hiểu từng loại bản vẽ, bạn cần làm quen với khung tên, tỷ lệ, đường nét, ký hiệu, kích thước và cao độ. Đây là những thành phần xuất hiện thường xuyên trong hồ sơ thiết kế.

Khung tên bản vẽ

Khung tên thường nằm ở góc dưới bên phải bản vẽ, thể hiện tên công trình, chủ đầu tư, đơn vị thiết kế, tên bản vẽ, tỷ lệ và số hiệu bản vẽ.

Khi học cách đọc bản vẽ xây dựng, bạn nên kiểm tra khung tên trước để xác định chính xác nội dung đang xem. Điều này đặc biệt quan trọng khi hồ sơ có nhiều bản vẽ tương tự hoặc đã được điều chỉnh trong quá trình thiết kế.

Bạn cũng cần kiểm tra số hiệu và phiên bản bản vẽ để tránh sử dụng nhầm tài liệu cũ. Khi có sự khác biệt giữa các phiên bản, hãy xác nhận với đơn vị phụ trách hồ sơ trước khi thi công.

Tỷ lệ bản vẽ

Tỷ lệ bản vẽ thể hiện mối quan hệ giữa kích thước trên giấy và kích thước thực tế. Một số tỷ lệ thường gặp trong bản vẽ xây dựng là 1:50, 1:100 và 1:200.

Ví dụ, tỷ lệ 1:100 có nghĩa là một đơn vị đo trên bản vẽ tương ứng với 100 đơn vị ngoài thực tế. Nếu một đoạn dài 3 cm trên bản vẽ đúng tỷ lệ 1:100, kích thước tương ứng ngoài thực tế là 3 m.

Tuy nhiên, khi thi công, bạn nên ưu tiên các kích thước được ghi trực tiếp trên bản vẽ thay vì tự đo trên bản in. Bản vẽ có thể bị co giãn khi in hoặc hiển thị trên màn hình, khiến kết quả đo không chính xác.

Đường nét và ký hiệu bản vẽ xây dựng

Đường nét trong bản vẽ có thể thể hiện tường, cột, dầm, đường kích thước, trục định vị hoặc những bộ phận bị khuất. Các ký hiệu cửa, cầu thang, thiết bị vệ sinh và hệ thống điện nước cũng được sử dụng tùy theo loại bản vẽ.

Khi tìm hiểu cách đọc bản vẽ xây dựng, bạn cần xem bảng chú giải ký hiệu đi kèm hồ sơ. Không nên tự suy đoán ý nghĩa của một ký hiệu nếu chưa xác định được quy ước mà đơn vị thiết kế sử dụng.

Việc nhận biết đúng ký hiệu bản vẽ xây dựng giúp bạn phân biệt các bộ phận của công trình, đọc thông tin nhanh hơn và hạn chế nhầm lẫn giữa các hạng mục có cách thể hiện gần giống nhau.

Kích thước và cao độ

Kích thước thường thể hiện chiều dài, chiều rộng, khoảng cách giữa các trục và kích thước của từng cấu kiện. Cao độ cho biết độ cao của nền, sàn, mái hoặc những vị trí quan trọng so với mốc quy chiếu.

Khi đọc kích thước bản vẽ xây dựng, bạn cần phân biệt kích thước tổng thể với kích thước chi tiết. Đồng thời, hãy kiểm tra đơn vị đo, ký hiệu cao độ và ghi chú kỹ thuật để tránh nhầm lẫn trong quá trình thi công.

Không nên tự điều chỉnh kích thước khi các số liệu chưa khớp nhau. Thay vào đó, hãy kiểm tra các chuỗi kích thước và đối chiếu với những bản vẽ liên quan để xác định nguyên nhân.

Cách đọc bản vẽ mặt bằng

Bản vẽ mặt bằng thể hiện cách bố trí các không gian khi nhìn công trình từ trên xuống theo mặt cắt quy ước. Đây là loại bản vẽ giúp người đọc xác định vị trí phòng khách, phòng ngủ, nhà bếp, nhà vệ sinh, hành lang và cầu thang.

Khi xem bản vẽ mặt bằng, bạn nên kiểm tra lần lượt các thông tin sau:

• Kích thước tổng thể của công trình.
• Vị trí và kích thước từng phòng.
• Chiều dày và vị trí tường.
• Vị trí cửa đi, cửa sổ và hướng mở cửa.
• Kích thước cầu thang, hành lang và lối đi.
• Vị trí thiết bị vệ sinh, bếp và những đồ dùng được thể hiện.
• Đường trục, đường kích thước và ký hiệu mặt cắt.

Cách đọc bản vẽ xây dựng ở phần mặt bằng nên bắt đầu từ kích thước tổng thể, tiếp theo là từng khu vực và cuối cùng là các chi tiết bên trong. Sau khi hiểu bố cục, bạn hãy đối chiếu với bản vẽ mặt đứng và mặt cắt để xác định thêm chiều cao và cấu tạo không gian.

Đối với nhà nhiều tầng, cần kiểm tra mặt bằng của từng tầng riêng biệt. Không nên mặc định rằng vị trí tường, cửa hoặc các khu vực chức năng ở tầng trên hoàn toàn giống tầng dưới.

Cách đọc bản vẽ mặt đứng và mặt cắt

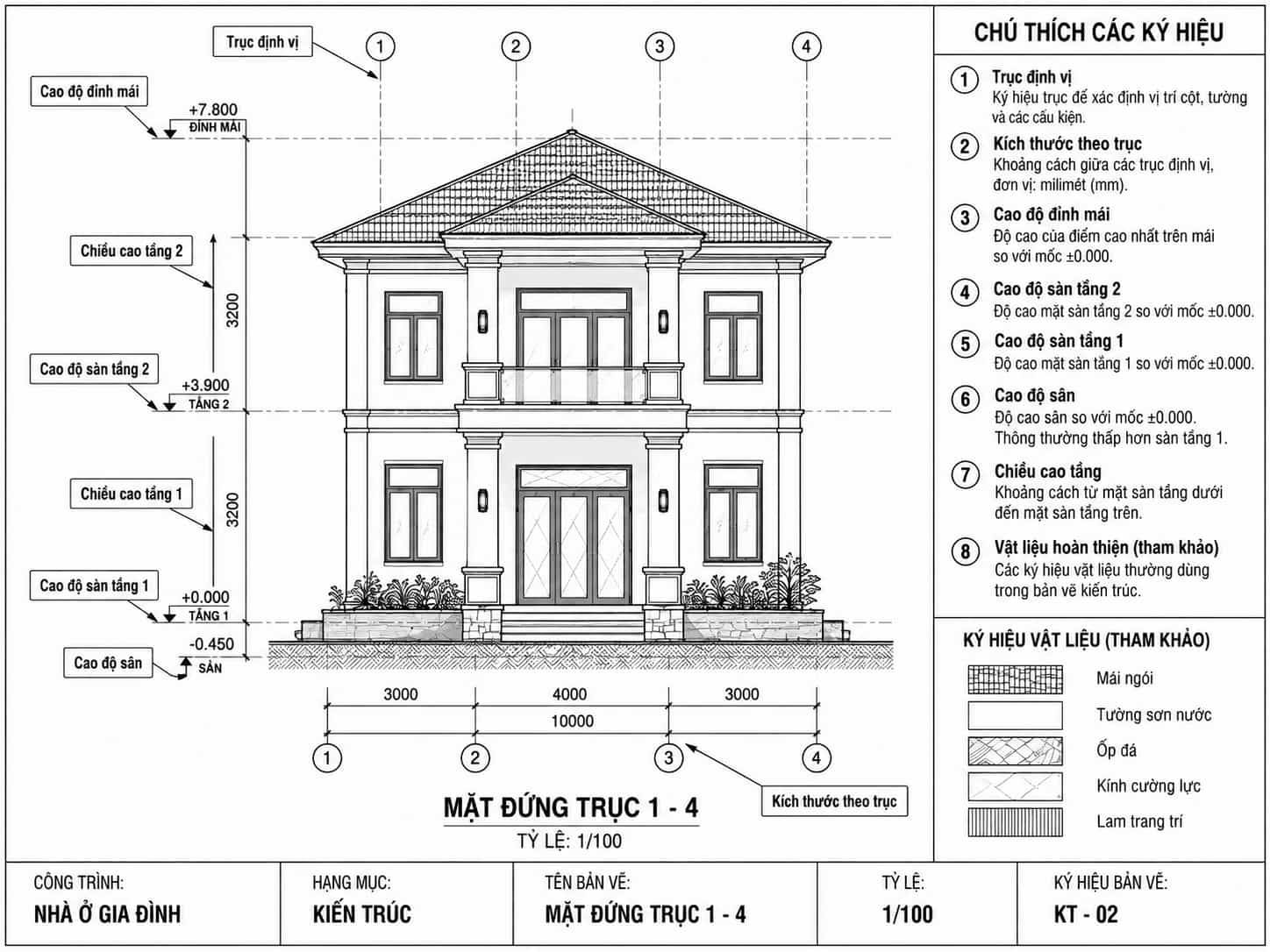

Cách đọc bản vẽ mặt đứng

Bản vẽ mặt đứng thể hiện hình dáng bên ngoài công trình khi nhìn từ một hướng nhất định. Nội dung thường bao gồm mặt tiền, vị trí cửa, ban công, mái, các đường phân tầng và cao độ của những bộ phận chính.

Khi đọc bản vẽ mặt đứng, bạn cần chú ý chiều cao từng tầng, chiều cao tổng thể, tỷ lệ cửa, hình dáng mái và những chi tiết trang trí. Những thông tin này giúp kiểm tra sự thống nhất giữa thiết kế mặt tiền và bản vẽ mặt bằng.

Nếu có nhiều bản vẽ mặt đứng theo các hướng khác nhau, hãy xác định rõ hướng quan sát để tránh nhầm lẫn giữa mặt trước, mặt sau và hai mặt bên của công trình.

Cách đọc bản vẽ mặt cắt

Bản vẽ mặt cắt mô tả cấu tạo bên trong công trình theo một mặt phẳng cắt quy ước. Thông qua bản vẽ này, người đọc có thể xác định chiều cao tầng, độ dày sàn, cấu tạo mái, vị trí cầu thang và quan hệ cao độ giữa các khu vực.

Để đọc bản vẽ mặt cắt chính xác, bạn cần xác định đường cắt trên bản vẽ mặt bằng trước. Sau đó, kiểm tra cao độ nền, cao độ sàn, chiều cao thông thủy, chiều dày kết cấu và độ dốc mái nếu có.

Cách đọc bản vẽ xây dựng hiệu quả không chỉ dừng lại ở việc hiểu từng bản vẽ riêng lẻ mà còn yêu cầu đối chiếu giữa mặt bằng, mặt đứng và mặt cắt. Việc này giúp hạn chế nhầm lẫn về chiều cao, vị trí và cấu tạo của các bộ phận công trình.

Cách đọc bản vẽ kết cấu

Bản vẽ kết cấu thể hiện các bộ phận chịu lực như móng, cột, dầm, sàn, cầu thang và những cấu kiện liên quan. Các thông số thường gặp gồm kích thước cấu kiện, cao độ, đường kính cốt thép, khoảng cách thép và yêu cầu bố trí thép.

Khi tìm hiểu cách đọc bản vẽ xây dựng phần kết cấu, bạn nên chú ý:

• Mặt bằng định vị móng, cột và dầm.
• Kích thước và cao độ của từng cấu kiện.
• Ký hiệu, đường kính và vị trí cốt thép.
• Mặt cắt chi tiết tại những vị trí cần lưu ý.
• Ghi chú về vật liệu và yêu cầu kỹ thuật.
• Bảng thống kê cốt thép nếu được cung cấp.

Đối với hạng mục bê tông cốt thép, việc bố trí cốt thép và duy trì lớp bê tông bảo vệ cần tuân thủ hồ sơ thiết kế. Bạn có thể tham khảo danh mục con kê bê tông để tìm hiểu các sản phẩm hỗ trợ kê thép và duy trì khoảng cách theo yêu cầu kỹ thuật.

Không tự ý thay đổi kích thước cấu kiện, đường kính thép hoặc cách bố trí cốt thép dựa trên suy đoán cá nhân. Những điều chỉnh liên quan đến kết cấu chịu lực cần được kỹ sư có chuyên môn xem xét và chấp thuận.

Cách đọc bản vẽ điện nước

Bản vẽ điện nước thể hiện vị trí và tuyến đi của hệ thống điện, cấp nước, thoát nước cùng các thiết bị kỹ thuật trong công trình. Tùy hồ sơ, bản vẽ có thể thể hiện ổ cắm, công tắc, đèn chiếu sáng, tủ điện, đường ống và thiết bị vệ sinh.

Khi đọc bản vẽ điện nước, bạn cần kiểm tra ký hiệu, cao độ lắp đặt, hướng tuyến, đường kính ống và vị trí kết nối. Đồng thời, hãy đối chiếu với bản vẽ kiến trúc và kết cấu để hạn chế tình trạng đường ống hoặc thiết bị xung đột với dầm, cột và những cấu kiện khác.

Khi cần kiểm tra cao độ hoặc độ ngang của các hạng mục thi công, dụng cụ đo phù hợp có thể hỗ trợ quá trình kiểm tra theo yêu cầu thực tế. Bạn có thể tham khảo danh mục băng cản nước để tìm hiểu các sản phẩm phục vụ công tác đo và cân chỉnh trong xây dựng.

Cách đọc bản vẽ xây dựng đầy đủ yêu cầu người đọc đối chiếu thông tin giữa các bộ môn, không chỉ xem từng bản vẽ riêng lẻ. Việc kiểm tra trước khi thi công giúp phát hiện sớm những điểm chưa thống nhất và giảm nguy cơ đục phá, sửa chữa sau này.

Cách đọc kích thước và ký hiệu trên bản vẽ

Kích thước và ký hiệu là hai nhóm thông tin cần được ưu tiên khi học cách đọc bản vẽ xây dựng. Nếu hiểu sai một thông số, người thi công có thể bố trí sai vị trí hoặc thực hiện cấu kiện không đúng yêu cầu.

Đọc chuỗi kích thước

Trên bản vẽ, kích thước thường được bố trí thành nhiều chuỗi. Chuỗi bên ngoài có thể thể hiện kích thước tổng thể, trong khi các chuỗi bên trong mô tả khoảng cách giữa các trục hoặc kích thước từng khu vực.

Bạn nên đọc từ kích thước tổng thể đến kích thước chi tiết, sau đó kiểm tra tổng các đoạn để phát hiện những điểm bất thường. Khi số liệu không khớp, hãy đối chiếu với các bản vẽ liên quan thay vì tự điều chỉnh theo cảm tính.

Nhận biết ký hiệu trục

Trục định vị giúp xác định vị trí tương đối của cột, tường và những bộ phận quan trọng. Trên nhiều bản vẽ, trục được ký hiệu bằng chữ cái, chữ số hoặc kết hợp cả hai.

Hãy xác định hệ trục trước khi tìm vị trí một cấu kiện. Chẳng hạn, vị trí cột có thể được xác định bằng giao điểm của hai trục. Cách này giúp định vị chính xác hơn so với việc chỉ ước lượng bằng mắt.

Hiểu ký hiệu mặt cắt và chi tiết

Ký hiệu mặt cắt chỉ vị trí và hướng nhìn của phần công trình được thể hiện trong bản vẽ mặt cắt. Ký hiệu chi tiết thường dẫn đến một hình vẽ phóng to nhằm thể hiện rõ cấu tạo tại một vị trí cụ thể.

Nếu bản vẽ có dẫn chiếu sang một chi tiết khác, bạn cần mở đúng bản vẽ được tham chiếu để xem đầy đủ thông tin. Không nên thi công dựa trên hình tổng quát khi hồ sơ đã có chi tiết cấu tạo riêng.

Quy trình đọc bản vẽ xây dựng cho người mới

Để áp dụng cách đọc bản vẽ xây dựng một cách có hệ thống, bạn có thể thực hiện theo trình tự sau:

• Kiểm tra hồ sơ: Xác định tên công trình, số hiệu bản vẽ, tỷ lệ và phiên bản thiết kế.
• Đọc bảng ký hiệu: Tìm hiểu ý nghĩa của đường nét, ký hiệu và ghi chú.
• Xem bản vẽ tổng thể: Xác định bố cục, số tầng và vị trí các khu vực.
• Đọc bản vẽ mặt bằng: Kiểm tra kích thước, vị trí tường, cửa và cầu thang.
• Đối chiếu mặt đứng, mặt cắt: Làm rõ chiều cao tầng, cao độ và cấu tạo không gian.
• Kiểm tra bản vẽ kết cấu: Xem vị trí móng, cột, dầm, sàn và yêu cầu liên quan đến cốt thép.
• Đối chiếu bản vẽ điện nước: Kiểm tra tuyến kỹ thuật và vị trí thiết bị.
• Kiểm tra ghi chú: Xác nhận vật liệu, yêu cầu thi công và các chi tiết được dẫn chiếu.
• Trao đổi khi có điểm chưa rõ: Yêu cầu người phụ trách chuyên môn giải thích trước khi thực hiện hạng mục quan trọng.

Thực hiện theo trình tự này giúp người mới tiếp cận cách đọc bản vẽ xây dựng dễ dàng hơn, đồng thời hạn chế bỏ sót thông tin trong hồ sơ thiết kế.

Những lỗi thường gặp khi đọc bản vẽ xây dựng

Trong quá trình đọc bản vẽ, người mới thường gặp một số lỗi có thể ảnh hưởng đến chất lượng thi công.

• Nhầm tỷ lệ: Đo trực tiếp trên bản in thay vì căn cứ vào kích thước ghi trên hồ sơ.
• Bỏ qua khung tên: Sử dụng nhầm bản vẽ hoặc bản chưa được cập nhật.
• Không đọc ghi chú: Bỏ sót yêu cầu về vật liệu, cấu tạo hoặc phương pháp thi công.
• Chỉ xem một loại bản vẽ: Không đối chiếu mặt bằng với mặt đứng, mặt cắt và kết cấu.
• Hiểu sai ký hiệu: Tự suy đoán khi chưa xem bảng chú giải.
• Tự thay đổi thông số: Điều chỉnh kích thước hoặc cấu tạo khi chưa có xác nhận của người phụ trách chuyên môn.
• Không kiểm tra hiện trạng: Áp dụng máy móc bản vẽ vào công trình cải tạo mà chưa xác minh kích thước thực tế.

Để nâng cao kỹ năng đọc bản vẽ xây dựng, bạn nên luyện tập với một bộ hồ sơ hoàn chỉnh, kiểm tra từng nhóm thông tin và ghi lại những ký hiệu chưa hiểu. Với các hạng mục liên quan đến kết cấu chịu lực và hệ thống kỹ thuật, cần tuân thủ hồ sơ được phê duyệt.

Bản vẽ xây dựng liên quan thế nào đến việc lựa chọn vật liệu?

Bản vẽ xây dựng giúp xác định vị trí sử dụng, quy cách và khối lượng vật liệu theo hồ sơ thiết kế. Khi hiểu đúng cách đọc bản vẽ xây dựng, bạn có thể chuẩn bị vật tư phù hợp hơn, hạn chế mua thiếu hoặc lãng phí trong quá trình thi công.

Lựa chọn vật liệu cho hạng mục chống thấm

Đối với các vị trí cần xử lý chống thấm, cần xem xét cấu tạo công trình, vị trí mạch ngừng và yêu cầu kỹ thuật để lựa chọn giải pháp phù hợp. Bạn có thể tham khảo sản phẩm thanh trương nở chống thấm để tìm hiểu giải pháp xử lý tại những vị trí được thiết kế phù hợp với sản phẩm.

Việc lựa chọn vật liệu chống thấm cần căn cứ vào vị trí sử dụng, điều kiện tiếp xúc với nước và hướng dẫn kỹ thuật. Không nên sử dụng cùng một giải pháp cho mọi vị trí nếu cấu tạo và điều kiện làm việc khác nhau.

Lựa chọn vật liệu hoàn thiện gạch

Trong quá trình hoàn thiện, bản vẽ lát gạch và chi tiết khe mạch giúp xác định cách bố trí gạch, vị trí mạch và yêu cầu hoàn thiện bề mặt. Bạn có thể tham khảo danh mục keo chít mạch để tìm hiểu vật liệu chít mạch phù hợp với loại gạch và điều kiện sử dụng.

Đối với công tác căn chỉnh gạch, phụ kiện thi công có thể hỗ trợ kiểm soát độ phẳng và khe mạch theo phương pháp sử dụng. Sản phẩm ke vít cân bằng tái sử dụng là một lựa chọn để tham khảo khi chuẩn bị dụng cụ cho hạng mục ốp lát.

Khi lựa chọn vật liệu hoàn thiện, cần kiểm tra yêu cầu của hồ sơ thiết kế, đặc điểm bề mặt và hướng dẫn của nhà sản xuất. Việc chuẩn bị đúng vật liệu ngay từ đầu giúp giảm nguy cơ phải tháo dỡ hoặc sửa chữa sau khi hoàn thiện.

Chuẩn bị vật liệu cho hạng mục sàn bê tông

Bản vẽ kết cấu sàn và ghi chú thi công giúp xác định cấu tạo, kích thước và những yêu cầu cần thực hiện trước khi đổ bê tông. Với các công trình có yêu cầu sử dụng lớp lót phù hợp, bạn có thể tham khảo sản phẩm nilon lót sàn đổ bê tông và đối chiếu với biện pháp thi công thực tế.

Vật liệu lót cần được lựa chọn theo mục đích sử dụng và yêu cầu kỹ thuật của công trình. Không nên tự thay đổi cấu tạo sàn hoặc bỏ qua các bước chuẩn bị chỉ dựa trên kinh nghiệm cá nhân.
