Bố Trí Thép Sàn 1 Lớp: Cách Đan Và Rải Thép Đúng Kỹ Thuật



Bố trí thép sàn 1 lớp là phương án cốt thép trong đó bản sàn sử dụng một lớp lưới thép theo thiết kế kết cấu. Lưới thường gồm các thanh thép chạy theo hai phương và được liên kết tại vị trí giao nhau. Tuy nhiên, đường kính thép, khoảng cách thanh, vị trí đặt lưới và các khu vực cần gia cường không thể áp dụng một cấu tạo cố định cho mọi công trình.

Khi bố trí thép sàn 1 lớp, điều quan trọng không chỉ là đan các thanh thép thành lưới mà còn phải đặt lưới đúng cao độ, duy trì lớp bê tông bảo vệ và hạn chế cốt thép bị xê dịch trong quá trình thi công. Bài viết dưới đây tập trung vào cách bố trí, cách rải, cách đan thép và trường hợp thường gặp với thép sàn 1 lớp phi 10.

Thép sàn 1 lớp là gì?

Thép sàn 1 lớp là cách bố trí cốt thép của bản sàn với một lớp lưới thép theo phương án kết cấu đã được tính toán. Trong lớp lưới có thể có thép chạy theo hai phương để đáp ứng yêu cầu chịu lực của bản.

Không nên hiểu “1 lớp” là chỉ có các thanh thép chạy theo một chiều.

Cũng không thể dựa vào việc công trình nhỏ để tự quyết định sử dụng một lớp thép. Số lớp cốt thép, đường kính thanh và khoảng cách thép phải căn cứ vào tính toán và bản vẽ kết cấu.

Khi đặt lưới thép, con kê bê tông có thể được sử dụng để hỗ trợ giữ cốt thép cách bề mặt cốp pha theo lớp bê tông bảo vệ được yêu cầu.

Bố trí thép sàn 1 lớp gồm những gì?

Một hệ sắt sàn 1 lớp về cơ bản gồm các thanh thép được bố trí theo các phương của bản và liên kết thành lưới.

Tùy cấu tạo sàn, hệ thép thực tế còn có thể xuất hiện thép gia cường tại những vị trí được chỉ định trong bản vẽ. Vì vậy, nhìn thấy một lớp lưới không có nghĩa toàn bộ sàn chỉ cần rải các thanh giống nhau từ đầu đến cuối.

Trước khi thi công cần xác định rõ:

• Hướng các thanh thép.
• Đường kính từng nhóm thép.
• Khoảng cách giữa các thanh.
• Vị trí và cao độ lớp thép.
• Chi tiết tại dầm, cột, mép sàn và lỗ mở.
• Chiều dài neo, nối và các đoạn gia cường theo thiết kế.

Các thông số này phải lấy từ hồ sơ kết cấu của công trình, không nên tự chọn theo kinh nghiệm.

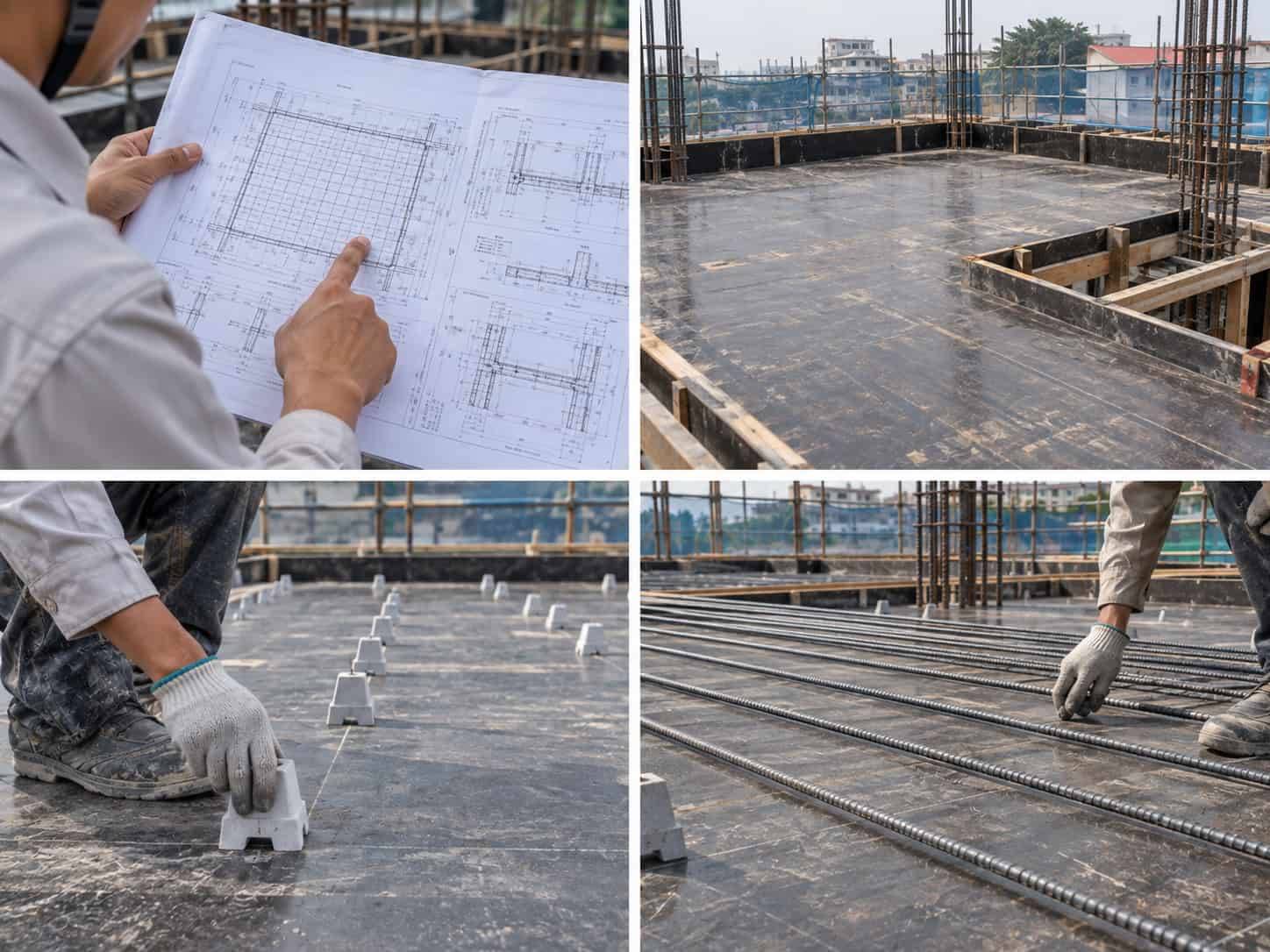

Cách bố trí thép sàn 1 lớp theo từng bước

Bước 1: Đọc bản vẽ thép sàn 1 lớp

Trước khi rải bất kỳ thanh thép nào, cần kiểm tra bản vẽ thép sàn 1 lớp.

Bản vẽ cho biết loại thép, đường kính, bước thép, phương bố trí và các chi tiết liên quan. Đồng thời cần xác định vị trí dầm, cột, mép sàn, lỗ kỹ thuật và các khu vực có yêu cầu gia cường.

Không nên nhìn một bản vẽ của công trình khác rồi áp dụng lại cho sàn đang thi công.

Đặc biệt, các ký hiệu đường kính và khoảng cách cần được đọc đúng trước khi cắt, rải và buộc thép.

Bước 2: Kiểm tra cốp pha và vị trí cấu kiện

Trước khi rải thép sàn 1 lớp, kiểm tra bề mặt cốp pha, cao độ, kích thước ô sàn và các vị trí tiếp giáp.

Cốp pha cần đủ ổn định để phục vụ việc lắp dựng cốt thép và đổ bê tông.

Đồng thời kiểm tra vị trí đường ống, hộp kỹ thuật hoặc lỗ mở theo thiết kế. Việc phát hiện sai lệch trước khi rải thép sẽ thuận tiện hơn so với sửa sau khi lưới đã được buộc hoàn chỉnh.

Bước 3: Đặt con kê theo lớp bê tông bảo vệ

Cốt thép không nên nằm trực tiếp trên bề mặt cốp pha nếu thiết kế yêu cầu khoảng bê tông bảo vệ phía dưới.

Con kê được lựa chọn với chiều cao phù hợp và bố trí đủ điểm đỡ để lưới thép không bị võng đáng kể giữa các vị trí kê.

Không có một khoảng cách con kê cố định cho mọi sàn. Mật độ kê phụ thuộc vào độ cứng của lưới, cấu tạo thép và điều kiện thi công.

Đây là bước quan trọng vì lưới được đan đúng nhưng nằm sai cao độ vẫn có thể không đáp ứng cấu tạo thiết kế.

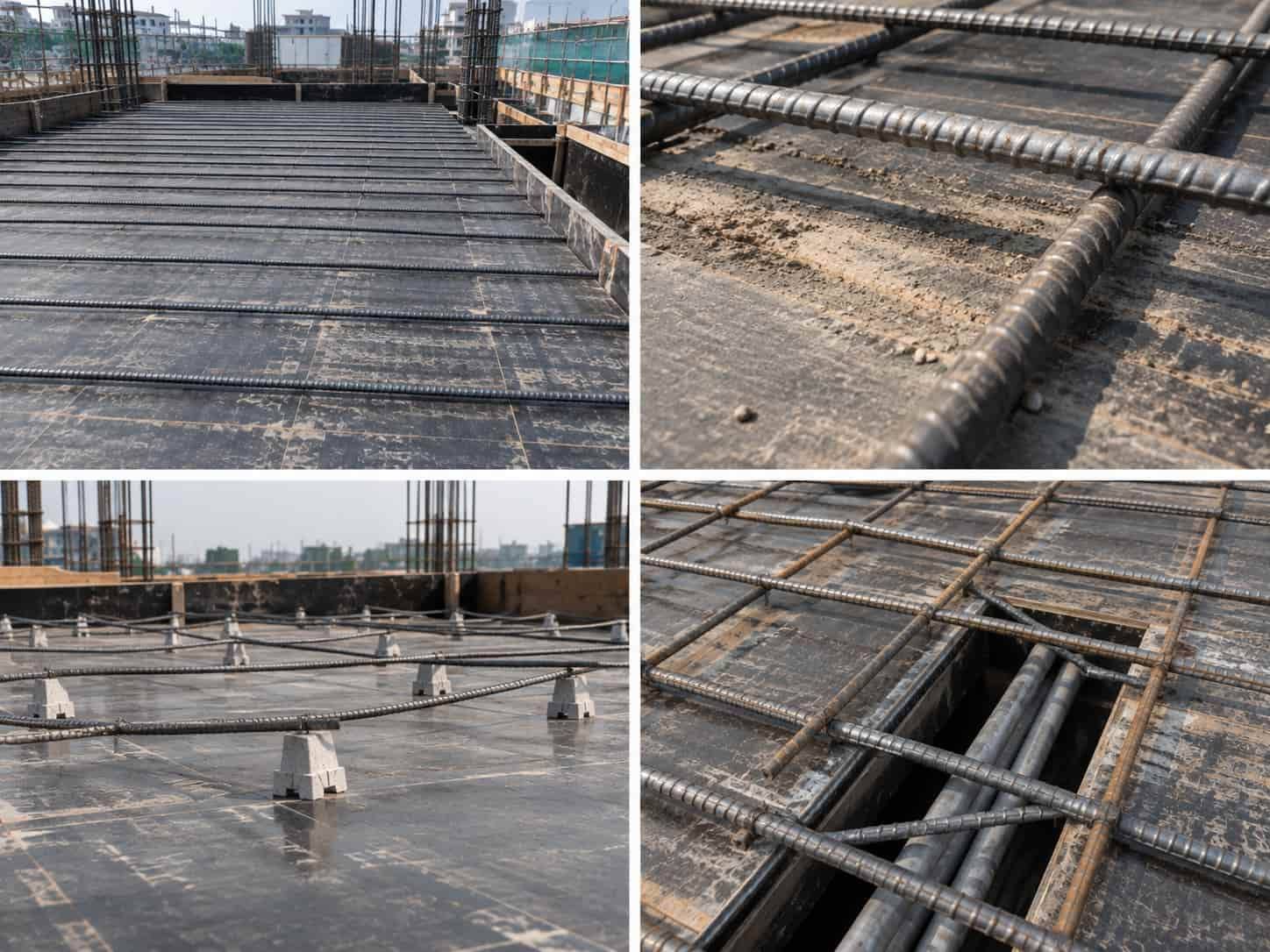

Bước 4: Rải thép theo phương thứ nhất

Tiến hành đặt các thanh thép của phương thứ nhất theo bản vẽ.

Khoảng cách giữa các thanh cần được kiểm soát trong quá trình rải thay vì chỉ căn bằng mắt. Các thanh nên nằm đúng hướng và không bị xô lệch đáng kể.

Với cách rải thép sàn 1 lớp, nên thực hiện tuần tự để việc kiểm tra khoảng cách và vị trí dễ dàng hơn.

Không tự ý thay đổi đường kính hoặc tăng khoảng cách giữa các thanh để tiết kiệm vật liệu.

Bước 5: Rải thép theo phương còn lại

Sau khi phương thứ nhất đã được bố trí, tiếp tục rải các thanh của phương còn lại theo bản vẽ để hình thành lưới thép.

Các thanh giao nhau cần nằm đúng vị trí và được giữ ổn định trong quá trình thi công.

Tại những khu vực có cấu tạo đặc biệt như quanh cột, dầm, lỗ mở hoặc mép bản, phải thực hiện theo chi tiết kết cấu thay vì chỉ kéo lưới thép thông thường chạy xuyên qua.

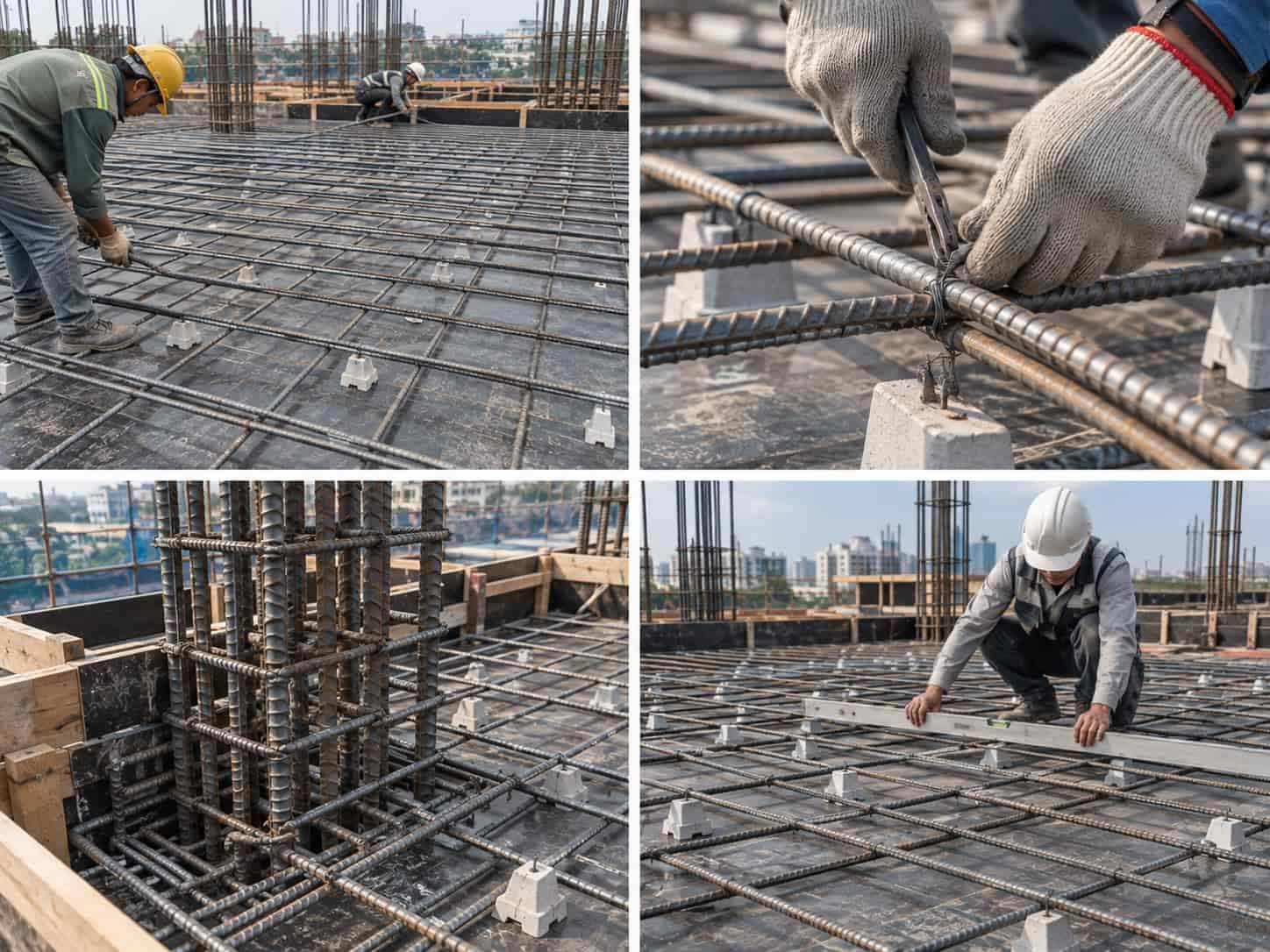

Bước 6: Đan và buộc thép sàn 1 lớp

Cách đan thép sàn 1 lớp cần bảo đảm các thanh không dịch chuyển đáng kể trong những công đoạn tiếp theo.

Dùng dây buộc thép tại các giao điểm cần thiết theo biện pháp thi công. Mối buộc cần đủ giữ thanh nhưng không nên làm thay đổi vị trí thiết kế của cốt thép.

Sau khi buộc một khu vực, kiểm tra lại khoảng cách giữa các thanh.

Mục tiêu của việc buộc không phải tạo một lưới càng cứng càng tốt mà là duy trì đúng cấu tạo trong quá trình đi lại, lắp đặt các chi tiết liên quan và đổ bê tông.

Bước 7: Xử lý khu vực mép sàn, dầm và cột

Không nên chỉ tập trung vào khu vực giữa ô sàn.

Vị trí tiếp giáp với dầm, cột, mép sàn và các vùng có thay đổi hình học thường có chi tiết cốt thép riêng trên bản vẽ.

Chiều dài neo, nối chồng, thép bổ sung và hình dạng thanh phải thực hiện theo thiết kế. Không nên tự đưa ra một chiều dài neo hoặc nối cố định chỉ dựa trên đường kính thép.

Nếu công trình có các cấu kiện bê tông tại vị trí tiếp xúc với nước hoặc mạch ngừng cần xử lý chống thấm, băng cản nước là một nhóm vật liệu riêng được bố trí theo thiết kế. Băng cản nước không có chức năng thay thế cốt thép hay con kê.

Bước 8: Kiểm tra toàn bộ lưới thép trước khi đổ bê tông

Sau khi hoàn thành bố trí sắt sàn 1 lớp, cần kiểm tra lại toàn bộ.

Kiểm tra đường kính thép, khoảng cách thanh, vị trí nối, các vùng gia cường, con kê và cao độ lưới. Đồng thời quan sát xem có vị trí nào lưới bị võng, con kê bị nghiêng hoặc thép bị dịch chuyển sau khi công nhân đi lại hay không.

Không nên chỉ nghiệm thu ngay sau khi vừa buộc xong rồi bỏ qua những thay đổi xảy ra trong các công đoạn tiếp theo.

Bố trí thép sàn phi 10 1 lớp như thế nào?

Bố trí thép sàn phi 10 1 lớp nghĩa là trong phương án kết cấu có sử dụng thép đường kính danh nghĩa 10 mm cho lớp thép sàn ở những vị trí được chỉ định.

Điều này không đồng nghĩa cứ dùng thép phi 10 thì có thể tự chọn khoảng cách thanh.

Ví dụ, không thể khẳng định mọi sàn phi 10 đều phải bố trí cách nhau 150 mm, 200 mm hoặc một giá trị cụ thể nào khác. Khoảng cách phụ thuộc vào nhịp sàn, tải trọng, điều kiện liên kết, vật liệu và kết quả tính toán kết cấu.

Vì vậy, khi bản vẽ chỉ định thép sàn 1 lớp phi 10, cần đọc đầy đủ cả ký hiệu đường kính lẫn bước thép và phạm vi áp dụng.

Có thể dùng thép sàn 1 lớp D10 cho nhà ở không?

Có thể xuất hiện phương án thép sàn 1 lớp D10 trong thiết kế một số cấu kiện, nhưng không thể kết luận D10 phù hợp cho một sàn nhà chỉ dựa vào loại công trình.

Kỹ sư kết cấu cần xác định phương án dựa trên kích thước ô sàn, tải trọng, sơ đồ chịu lực và các điều kiện liên quan.

Hai căn nhà có diện tích tương tự vẫn có thể sử dụng cấu tạo sàn khác nhau.

Do đó, từ khóa bố trí thép sàn phi 10 1 lớp nên được hiểu là cách thi công theo một thiết kế đã xác định D10, không phải công thức để tự thiết kế sàn.

Cách đan sắt sàn 1 lớp

Đan sắt sàn 1 lớp thường bắt đầu bằng việc rải các thanh theo một phương, sau đó bố trí phương còn lại để tạo lưới.

Trong quá trình thực hiện cần kiểm soát khoảng cách thanh, phương lưới và các điểm giao nhau. Sau đó sử dụng dây buộc để giữ hệ thép ổn định.

Không nên đan lưới hoàn chỉnh trên một bề mặt khác rồi tùy tiện kéo cả mảng lên sàn nếu việc di chuyển làm biến dạng lưới hoặc thay đổi vị trí các thanh.

Sau khi đan xong, kiểm tra lại hệ con kê. Việc công nhân di chuyển trên lưới có thể khiến một số viên kê bị nghiêng hoặc trượt khỏi vị trí ban đầu.

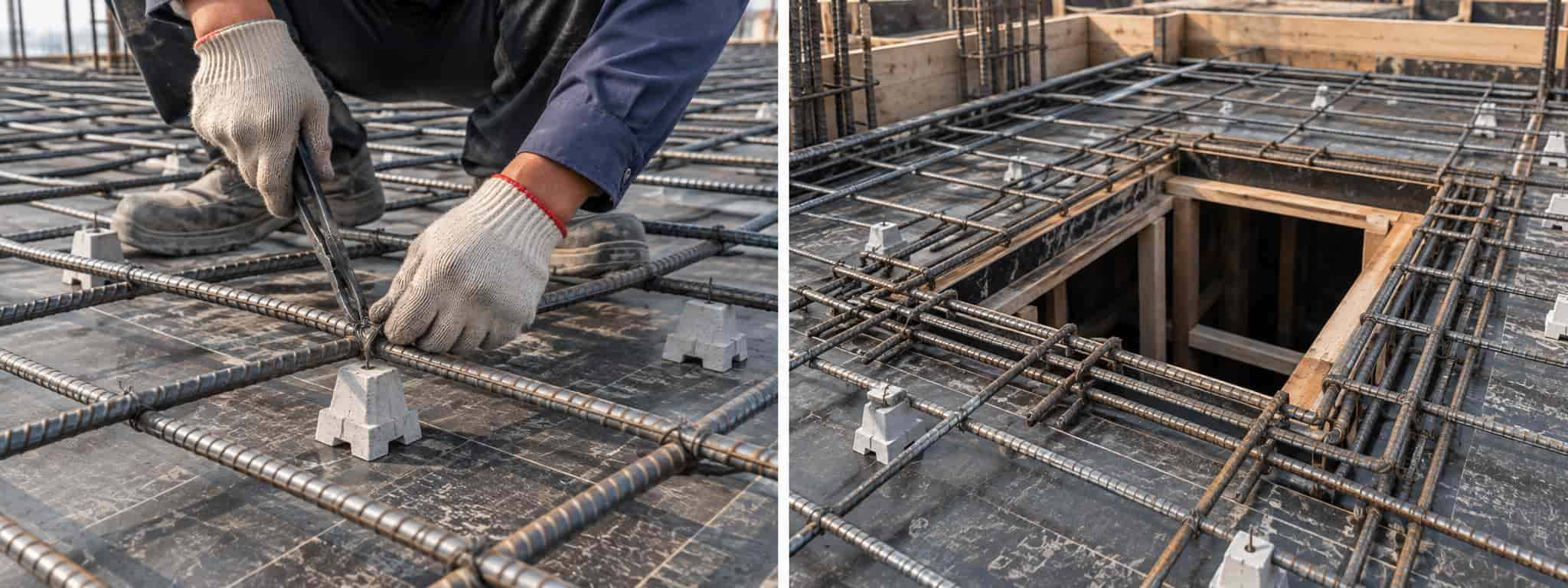

Cách bố trí thép sàn 1 lớp tại lỗ mở

Lỗ kỹ thuật, hộp gen hoặc các khoảng mở trên sàn không nên được xử lý bằng cách tự ý cắt những thanh thép đang vướng.

Tại vị trí này, bản vẽ kết cấu có thể yêu cầu thay đổi hoặc bổ sung cốt thép xung quanh lỗ.

Nếu phát hiện đường ống hoặc lỗ mở thực tế không trùng với bản vẽ, cần xử lý về thiết kế trước khi cắt thép chịu lực.

Không nên dùng phương án “cắt cho vừa” rồi tiếp tục đổ bê tông vì việc cắt có thể làm thay đổi khả năng chịu lực của khu vực đó.

Bố trí thép sàn 1 lớp hay 2 lớp?

Đây là câu hỏi thường gặp nhưng không nên lựa chọn chỉ dựa trên mong muốn tiết kiệm thép.

Bố trí thép sàn 1 lớp hay 2 lớp phụ thuộc vào sơ đồ chịu lực và thiết kế kết cấu. Một số cấu kiện có thể sử dụng một lớp lưới cùng các thanh gia cường tại vị trí cần thiết, trong khi cấu kiện khác cần hệ thép trên và dưới.

Hai lớp thép không đơn giản là lấy phương án một lớp rồi đặt thêm một lưới giống hệt phía trên.

Nếu thiết kế có hai lớp, khoảng cách giữa các lớp và hệ đỡ thép trên cũng phải được duy trì đúng cấu tạo. Không nên tùy tiện chồng con kê bê tông để nâng lưới thép trên nếu biện pháp đó không được thiết kế cho mục đích này.

Vì vậy, câu trả lời cho việc dùng thép sàn một hay hai lớp phải dựa vào hồ sơ kết cấu cụ thể.

Thép sàn 1 lớp đặt trên hay dưới?

Không nên mặc định rằng “thép sàn một lớp luôn nằm dưới” hoặc “luôn nằm giữa chiều dày sàn”.

Vị trí cốt thép được xác định dựa trên vùng chịu kéo và cấu tạo của bản tại từng khu vực. Bản sàn liên tục còn có thể có yêu cầu thép tại vùng gối khác với vùng giữa nhịp.

Do đó, cách bố trí thép sàn 1 lớp phải tuân theo cao độ và cấu tạo thể hiện trên bản vẽ.

Con kê chỉ giúp duy trì vị trí đã được thiết kế, không quyết định lưới thép phải nằm ở đâu.

Khoảng cách thép sàn 1 lớp bao nhiêu?

Không có một khoảng cách thép duy nhất áp dụng cho mọi sàn.

Khoảng cách thanh liên quan đến đường kính thép, tải trọng, nhịp, chiều dày bản, cấp độ bền vật liệu và phương án kết cấu. Những yếu tố này cần được tính toán đồng thời.

Vì vậy, không nên thấy một công trình dùng D10a200 rồi mặc định thép sàn 1 lớp D10 ở công trình khác cũng phải bố trí như vậy.

Thông số trên bản vẽ kết cấu mới là cơ sở trực tiếp để thi công.

Có cần con kê khi bố trí thép sàn 1 lớp không?

Khi thiết kế yêu cầu cốt thép cách cốp pha một khoảng nhất định để hình thành lớp bê tông bảo vệ, cần có giải pháp duy trì khoảng cách đó trong quá trình thi công.

Con kê là một trong những giải pháp phổ biến.

Điều cần lưu ý là phải chọn đúng chiều cao và bố trí đủ điểm đỡ. Nếu con kê quá thưa, lưới thép có thể võng xuống giữa các điểm kê.

Không nên dùng gạch vỡ, đá nhặt hoặc những vật liệu có chiều cao không đồng đều để thay thế tùy tiện.

7 lỗi thường gặp khi bố trí thép sàn 1 lớp

1. Tự chọn thép phi 10 vì thấy công trình khác sử dụng

Thép sàn 1 lớp phi 10 chỉ phù hợp khi thiết kế của chính cấu kiện đó yêu cầu.

2. Chỉ rải thép theo một phương

Một lớp thép không đồng nghĩa một phương thép. Cần thực hiện đúng các phương được thể hiện trên bản vẽ.

3. Đặt lưới thép sát cốp pha

Cách này có thể làm mất lớp bê tông bảo vệ được yêu cầu.

4. Đặt con kê quá thưa

Lưới thép có thể võng giữa các điểm kê hoặc thay đổi cao độ khi có người di chuyển phía trên.

5. Tự ý cắt thép tại lỗ kỹ thuật

Không nên cắt thanh chịu lực nếu chưa xác định chi tiết xử lý theo thiết kế.

6. Tự thay đổi khoảng cách thanh

Tăng khoảng cách để giảm số thanh có thể làm thay đổi lượng cốt thép so với thiết kế.

7. Không kiểm tra lại trước khi đổ bê tông

Công nhân đi lại và quá trình lắp đặt có thể làm thép hoặc con kê dịch chuyển sau lần kiểm tra đầu tiên.

Cách kiểm tra sắt sàn 1 lớp trước khi đổ bê tông

Trước khi đổ bê tông, kiểm tra trực tiếp từng khu vực thay vì chỉ quan sát tổng thể từ xa.

Đối chiếu bản vẽ thép sàn 1 lớp với đường kính và khoảng cách thanh thực tế. Kiểm tra các vị trí nối, neo, gia cường và khu vực quanh lỗ mở.

Tiếp theo kiểm tra hệ con kê và cao độ lưới. Những viên kê bị vỡ, nghiêng hoặc trượt cần được xử lý.

Cuối cùng kiểm tra độ ổn định của lưới sau khi các công việc liên quan đã hoàn tất. Chỉ nên chuyển sang đổ bê tông khi hệ cốt thép đáp ứng hồ sơ thiết kế và yêu cầu nghiệm thu của công trình.

Câu hỏi thường gặp về bố trí thép sàn 1 lớp

Thép sàn 1 lớp phi 10 khoảng cách bao nhiêu?

Không thể xác định chỉ từ đường kính phi 10. Khoảng cách phải lấy theo thiết kế kết cấu. D10a150 và D10a200 chẳng hạn là hai cách bố trí khác nhau dù đều sử dụng thép D10, và không thể tự chọn một trong hai nếu chưa có tính toán.

Sàn nhà dân có thể bố trí thép 1 lớp không?

Có công trình hoặc cấu kiện được thiết kế với phương án một lớp, nhưng không thể dựa vào tên gọi “nhà dân” để quyết định. Cần căn cứ vào kết quả tính toán kết cấu.

Thép sàn 1 lớp có phải đan hai phương không?

Một lớp lưới có thể bao gồm thép theo hai phương. Cấu tạo cụ thể phải đọc trên bản vẽ của sàn đang thi công.

Cách rải thép sàn 1 lớp như thế nào?

Thông thường rải thép theo từng phương theo bản vẽ, kiểm soát khoảng cách, tạo lưới, buộc giữ và kiểm tra lại vị trí. Trình tự cụ thể có thể thay đổi theo cấu tạo công trình.

Có thể tự chuyển từ thép sàn 2 lớp thành 1 lớp không?

Không nên. Việc thay đổi số lớp cốt thép làm thay đổi cấu tạo chịu lực và cần được người có chuyên môn thiết kế, kiểm tra.

Kết luận

Bố trí thép sàn 1 lớp đúng kỹ thuật bắt đầu từ việc đọc bản vẽ, kiểm tra cốp pha, bố trí con kê, rải thép theo từng phương, đan và buộc lưới, xử lý các vị trí đặc biệt rồi kiểm tra lại trước khi đổ bê tông.

Đối với bố trí thép sàn phi 10 1 lớp, không nên chỉ quan tâm đường kính D10 mà bỏ qua khoảng cách thanh, phương thép, cao độ lưới và các chi tiết gia cường. Dù thực hiện cách đan thép sàn 1 lớp hay lựa chọn giữa bố trí thép sàn 1 lớp hay 2 lớp, bản vẽ kết cấu của chính công trình vẫn là cơ sở quan trọng nhất.
